Что значит на алиэкспресс eu, us, uk и au plug и какой выбрать?

Несовместимость с британскими розетками

Евровилка с переходником BS 1363, защищённым предохранителем

Слева направо: переходник для евровилки, вилка BS 1363 и переходник для вилки Schuko в розетках BS 1363

Евровилка несовместима с британскими розетками BS 1363 13А по крайней мере по трём причинам:

• У розеток BS 1363 есть шторка для защиты от детей. Шторка открывается только при вставке заземляющего штыря.
• В Великобритании предохранители электроприборов расположены в вилке, а электропроводка — кольцевая, защищённая предохранителями на большой ток (чаще всего 32 А). Евровилка рассчитана на радиальную электропроводку, когда небольшие группы потребителей защищены быстродействующими автоматами на 10—16 А. Поэтому подключенная к британской розетке евровилка может привести к пожару при повреждении шнура.
• Расстояние между штырями евровилки (13,5±0,5 мм) примерно на 2 мм меньше, чем соответствующее расстояние у розетки BS 1363 (15,8 мм). Чтобы вставить евровилку в британскую розетку, нужно отогнуть каждый штырь примерно на 1 мм. Из-за того, что изолированный участок штыря евровилки меньше в диаметре, евровилку будет сложнее вытащить. Хотя диаметр штыря евровилки соответствует толщине контактов вилки BS 1363, последние на 6,35 мм шире, и расставлены намного дальше друг от друга, поэтому надёжность контакта будет зависеть от исполнения розетки.

Несмотря на это, во многих странах, где на рынке имеются как BS 1363, так и евровилки (например в Малайзии), евровилки всё же вставляют в розетки BS 1363.

На оборудовании, оснащённом евровилками, должно быть предупреждение о том, что оно не подходит для использования совместно с британскими розетками. Для подключения к британской розетке прибор с евровилкой должен быть оснащён переходником, содержащим предохранитель. Такой переходник технологичен в производстве и почти неотличим по габаритам от обычной вилки BS 1363.

BS 546

В то время как современные розетки BS 546 содержат предохраняющие шторки, похожие на шторки розеток BS 1363, евровилка должна подходить к розетке типа BS 546 на 5 А.

Что выбрать: US, EU, UK или AU?

Основы

Наиболее распространены 4 вида: US, EU, UK и AU. Некоторые пользователи, кто еще не сталкивался с этим, даже не обращают внимания на эти аббревиатуры. (а зря ).

Обратите внимание на выбор стандарта. Так вот, эти аббревиатуры обозначают тип штекера (как видите на фото ниже, они все имеют разную геометрию и не обратно-совместимые!)

Так вот, эти аббревиатуры обозначают тип штекера (как видите на фото ниже, они все имеют разную геометрию и не обратно-совместимые!).

Примечание!

В России, Украине и Белоруссии используется стандарт EU (см. фото). Его еще иногда помечают как EC, или EU Type C. Но о их разнице чуть ниже.

1. US — американский тип розеток (вообще, их несколько подвидов). Используется в странах: США, Японии, и др. Напряжение: 100-120 Вольт, частота: 60 Гц;
2. EU — один из самых популярных типов розеток, так называемая «Евро». Используется в России, Турции, Египте, Алжире, странах Евросоюза и СНГ. Напряжение: 220 Вольт, частота: 50 Гц.
3. UK — английский тип розеток (страны: Великобритания, Сингапур, Мальта, Кипр и др.). Напряжение 220 Вольт;
4. AU — австралийская розетка (страны: Австралия, Китай, Фиджи, Новая Зеландия и пр.). Напряжение: 220 Вольт.

Чем отличается EC, EU, EU Type C?

• ЕС — это Европейский союз;
• EU (European Union) — это тоже самое, просто на другой «лад». Т.е. между EC и EU — никакой разницы.

Однако, иногда можно встретить еще одно обозначение: EU type C (или EC type C) . Она отличается от EU наличием дополнительной изоляцией у основания (считается это более безопасным, т.к. практически исключены случайные касания пальцев при подключении штекера к сети) . Разумеется, EU и EU type C — обратно-совместимые. См. фото ниже.

US, EU, UK, AU (еще одна иллюстрация)

Что делать, если был куплен прибор не с тем штекером (можно ли его подключить к нашей розетке?)

Если у вашего устройства используется другой стандарт штекера — то разница может быть не только в самой геометрии ножек у вилки, но и напряжении (частоте), под которое оно рассчитано.

Т.е. нельзя просто отрезать одну вилку и перепаять ее на другую, а затем подключить устройство к сети! Если, например, не будет учтено напряжение (а не везде оно 220 Вольт!) — можно просто-напросто спалить устройство (а возможно и выбить рубильник, или еще чего. ).

Поэтому, не буду оригинальным, но, если вы не электрик, лучше всего воспользоваться готовыми адаптерами и переходниками. Благо, что их навалом в любом магазине, занимающимся электро-товарами. Если вы не собираетесь подключать что-то мощное к сети, то вопрос можно решить в пределах 1000-1500 руб.

Переходники и адаптеры

PS

Также в этой заметке не могу не отметить, что типов розеток (на самом деле) несколько больше, чем я обозначил выше (см. скрин ниже). Некоторые из них очень похожи друг на друга и отличаются, например, только наличием заземления (и, разумеется, штекер без заземления, как правило, подходит к розетке с наличием ножек под заземление) .

Так как я не электрик, да и блог не посвященной этой тематике — более я на этом не останавливаюсь. Вышесказанного должно хватить для общего понимания и возможности покупки «подходящего» электро-товара.

Дополнения по теме приветствуются.

Источник

EU, US, UK и AU plug — что это значит на Aliexpress?

На Алиэкспресс продается огромный ассортимент товаров, среди которых весомую нишу занимает бытовая техника и электроприборы. Данная продукция «расходится» по всему миру, включая Россию и страны СНГ. Хоть Алиэкспресс и имеет русскую версию сайта, но достаточно часто, на его страницах встречается информация, которую сложно понять.

При выборе товара покупатель старается ознакомится с его характеристиками, прочитать описание и просмотреть фото. Изученная информация, чаще всего, позволяет сделать правильный выбор. Но бывает и такое, что изучая карточку товара какого-нибудь электрического прибора, заказчик сталкивается с параметрами, которых он не понимает.

Например, один из часто задаваемых вопросов: что значит на Алиэкспресс EU plug, US, UK и AU plug? Постараемся ответить на ваш вопрос, чтобы вы выбрали действительно нужный тип вилки.

Что обозначают данная маркировка и какую вилку выбрать для России?

На самом деле разнообразие разъемов достаточно большое. Но на Алиэкспресс встречается 4 наиболее распространенных типа штекеров:

• AU plug — такой вид штекера применяют в Австралии, Китае и Аргентине. Имеет 2 вертикальных штекера наклоненных друг к другу.
• EU plug — или по простому, «евро вилка», «евро розетка». Это привычный нам с вами вид разъема. Данный тип вилки подходит для России, стран СНГ, стран континентальной Европы и многих других государств.
• UK plug— английский тип розетки с тремя плоскими штырями, два из которых расположены горизонтально и один вертикально. Используется в Великобритании, Ирландии, Мальте, Малайзии, Сингапуре.
• US plug — американский стандарт с двумя вертикальными штырями. Распространен в США, Мексике, Канаде и Японии.

Случайно купил товар со другим штекером, что делать?

Допустив ошибку при покупке товара и выбрав штекер, который не подходит к нашим розеткам не расстраивайтесь. Страшного ничего нет. Данная проблема легко устраняется путем покупки переходника (адаптера) под нужный разъем. Такие продаются в магазинах, дефицита на них — нет.

Обратите внимание! Переходник (адаптер) не снижает напряжение и не повышает его. Он всего лишь позволит соединить вилку с розеткой нужного типа

При желании, если хотите исключить промежуточный элемент, можете купить привычную разборную российскую вилку и полностью заменить ее.

Товары с китайскими вилками

Достаточно часто на Алиэкспресс новые, только появившиеся в продаже товары, продаются только с китайскими штепселями. Поэтому, при всем желании, вы не сможете купить товар с нужной вам вилкой.

Продавец, конечно, может положить к товару EU plug переходник, но вам следует обратить на него внимание. Если штыри адаптера достаточно тонкие и не до конца вставляются в розетку или вилка «болтается» в розетке, то во избежание проблем, связанных с плохим контактом (выгоранием вилки-розетки) — его следует заменить

Подведем итог

Заказав и получив прибор с другим типом вилки, вы просто не сможете его подключить в электросеть и вам придется бежать в магазин за переходником или новой вилкой.

Кстати, если вы много путешествуете — можете приобрести универсальный адаптер на Алиэкспресс.

Как найти подходящую электронику на Джум

Китайская торговая площадка нередко проводит крупные распродажи, позволяющие покупателям существенно экономить. Иногда размер скидок достигает 90%. Можно практически бесплатно получить различные аксессуары для электронной техники. Например – зарядные устройства, адаптеры, накопители энергии. Перед оплатой товара обязательно прочитайте описание изделия и технические характеристики.

Обычно описание содержит максимальное напряжение, под которым работает электрический прибор. Также указывается разновидность вилки (AU или EU Plug). Мы подробно рассмотрели значения указанных терминов выше. Учитывая данную особенность, каждый покупатель сможет обезопаситься от непредвиденных финансовых расходов на покупку специализированного переходника.

Источник



Как найти подходящую электронику на Джум

Китайская торговая площадка нередко проводит крупные распродажи, позволяющие покупателям существенно экономить. Иногда размер скидок достигает 90%. Можно практически бесплатно получить различные аксессуары для электронной техники. Например – зарядные устройства, адаптеры, накопители энергии. Перед оплатой товара обязательно прочитайте описание изделия и технические характеристики.

Обычно описание содержит максимальное напряжение, под которым работает электрический прибор. Также указывается разновидность вилки (AU или EU Plug). Мы подробно рассмотрели значения указанных терминов выше. Учитывая данную особенность, каждый покупатель сможет обезопаситься от непредвиденных финансовых расходов на покупку специализированного переходника.

Источник

Что делать, если на Алиэкспресс купил не тот тип штекера?

При выборе электротоваров на зарубежных торговых площадках нужно внимательно смотреть, есть ли у рассматриваемого лота тип вилки, который используется в России. Особенно внимательным надо быть, если в параметрах указан разъем US — в США в сети используется напряжение 110 В, и такие вилки не подойдут к российской электросети.

Если в характеристиках не указан вид разъема, убедиться, что у прибора есть вилка европейского стандарта, поможет фото – можно попросить продавца сделать его и выслать. Но иногда, особенно у дешевых электрических устройств, нет возможности выбора типа штекера. Не надо этого пугаться — если устраивают все остальные параметры товара, выход есть.

Если вы не обратили при покупке внимание на наличие вилки со стандартом, использующимся в России, или недорогой гаджет предназначен только под AU-разъем, на помощь придет переходник. Его можно сразу же заказать на Алиэкспресс, а к некоторым моделям техники он поставляется в комплекте

Несовместимость с британскими розетками

Евровилка с переходником BS 1363, защищённым предохранителем

Слева направо: переходник для евровилки, вилка BS 1363 и переходник для вилки Schuko в розетках BS 1363

Евровилка несовместима с британскими розетками BS 1363 13А по крайней мере по трём причинам:

• У розеток BS 1363 есть шторка для защиты от детей. Шторка открывается только при вставке заземляющего штыря.
• В Великобритании предохранители электроприборов расположены в вилке, а электропроводка — кольцевая, защищённая предохранителями на большой ток (чаще всего 32 А). Евровилка рассчитана на радиальную электропроводку, когда небольшие группы потребителей защищены быстродействующими автоматами на 10—16 А. Поэтому подключенная к британской розетке евровилка может привести к пожару при повреждении шнура.
• Расстояние между штырями евровилки (13,5±0,5 мм) примерно на 2 мм меньше, чем соответствующее расстояние у розетки BS 1363 (15,8 мм). Чтобы вставить евровилку в британскую розетку, нужно отогнуть каждый штырь примерно на 1 мм. Из-за того, что изолированный участок штыря евровилки меньше в диаметре, евровилку будет сложнее вытащить. Хотя диаметр штыря евровилки соответствует толщине контактов вилки BS 1363, последние на 6,35 мм шире, и расставлены намного дальше друг от друга, поэтому надёжность контакта будет зависеть от исполнения розетки.

Несмотря на это, во многих странах, где на рынке имеются как BS 1363, так и евровилки (например в Малайзии), евровилки всё же вставляют в розетки BS 1363.

На оборудовании, оснащённом евровилками, должно быть предупреждение о том, что оно не подходит для использования совместно с британскими розетками. Для подключения к британской розетке прибор с евровилкой должен быть оснащён переходником, содержащим предохранитель. Такой переходник технологичен в производстве и почти неотличим по габаритам от обычной вилки BS 1363.

BS 546

В то время как современные розетки BS 546 содержат предохраняющие шторки, похожие на шторки розеток BS 1363, евровилка должна подходить к розетке типа BS 546 на 5 А.

Как переделать китайскую вилку

Сложнее всего будет раздобыть специальную заготовку для переделки. Её необходимо распечатать на 3D-принтере. Это не займет много времени и потребует минимум материалов.

Если собственным печатающим устройством вы еще не обзавелись, то просмотрите местные доски объявлений. В каждом городе есть энтузиасты, которые печатают модели на заказ по более-менее приемлемым ценам.

За один переходник могут запросить вплоть до 100 руб., если заказать несколько, то цена снизится до 40-60 руб. за штуку. Заказывайте побольше, лишними не будут.

1. Для начала нужно подготовить гаджет.

На родной китайской вилке придется сточить или спилить 5 мм от заземляющего контакта, чтобы он стал вровень или короче двух других контактов.

2. Контакты для подключения следует хорошенько зачистить и облудить.

3. Теперь разбираем переходник, из которого нам понадобятся лишь штырьки вилки.

4. Для лучшего контакта круглую основу штырьков в месте спаивания лучше сточить.

5. Примеряем распечатанный переходник к гаджету и размечаем необходимое место спайки, чтобы штырьки находились на уровне обычной вилки.

6. Припаиваем штырьки к контактам устройства и убеждаемся, что они подходят к розетке.

7. Устанавливаем распечатанную заготовку на корпус, а пустоты вокруг контактов заполняем термоклеем.

Как видите, работы максимум на 30-40 минут, а в результате мы получаем полностью готовый переходник для работы с российскими розетками.

Он не будет торчать из стены и постоянно вываливаться, как типичный «покупной».

Итоговый результат

Извините, но у нас всё работает без напильника. – Yota 💙

Аналогичным образом можно переделать китайские зарядки и блоки питания без контакта заземления. Для этого используйте вот такую 3D-модель.

Говорите, танцы с бубном? Купить и терпеть переходник проще? Конечно.

Но какое в этом удовольствие? 😉

(1.77 из 5, оценили: 78)

Магнитный Micro USB Тип-C кабель Pzoz

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Micro USB Тип-C кабель от Pzoz – новинка среди быстрых з.у устройств для смартфонов, он на магните. Магнитный дата-кабель. Совместим с iPhone 7 и 6S, HTC, Panasonic, Samsung, Sony, LG.

Умная штуковина с функциями автоотключения и быстрой зарядки.

Длина кабеля – 1, 2 м и 3 м. Продавец предлагает его в 6 необычных расцветках.

Еще одна полезная функция – это светодиодный индикатор о время зарядки смартфона.. Благодаря улучшенному качеству материалов, из которых сделана зарядка, срок жизни изделия увеличивается. Отзывы о товаре хорошие.

Кстати, магнитная заглушка для кабеля достаточно крепко удерживает вес телефона, если его взять за провод.

В общем, такой крутой MicroUSB Тип-C кабель с автоотключением нужен каждому хозяину iPhone.

Закажите его себе на Алиэкспресс с бесплатной доставкой по всей России.

Главные стандарты

Так как единого стандарта питания электроприборов на планете нет, то и разновидностей штекерных соединений тоже много. Все государства используют два разных вида питания:

• Напряжением в 110—127 В и частотой в 60 герц пользуются в американских странах.
• 220—240 В, 50 герц — европейский образец.

Разъём типа A

Подобные соединения применяются в северо- и центральноамериканских государствах и в Японии. Противостоящие штырьки в японской вилке идентичные, в американской — один толще, для соблюдения полярности. Второе название штатовского стандарта Class II. Интересно, что азиатская вилка без проблем войдёт в американскую розетку, а сделать наоборот без специальной проточки не получится.

Стандарт класса B

Мощные домашние устройства, потребляющие ток до 15 ампер, в тех же странах имеют соединение этого вида. Иногда его называют Class I, а интернациональный классификатор даёт метку NEMA 5—15. Это то же самое, что и предыдущий вид, только с заземляющим контактом. В американской глуши разъёмы типа A ещё встречаются, но в большинстве вся территория переходит именно на стандарт B.

Класс разъёмов C

Большая часть Европы пользовалась разъёмами этого стандарта. Интернациональное название CEE 7 / 16. В республиках Советского Союза использовали такие штекеры, которые до наших дней так и называют — советские. В соответствии с последними требованиями в сфере электробезопасности, европейцы освоили новые стандарты. Для удобства использования старой бытовой техникой, её вилки входят в новые розетки, а современные штепселя в старые — нет.

Вилки других стандартов

Следующие системы подключения разбиты на более мелкие группы. Они подчиняются своей региональной методологии, но многие из них частично совместимы. В зависимости от государственной принадлежности имеется такая разбивка:

Несмотря на обретённую независимость, некоторые бывшие колонии используют устаревший стандарт Соединённого Королевства. Это Индия, Непал, Шри-Ланка и Намибия. Подобный образец имеет литеру D (BS 546).
Подключение по эталону E, или CEE 7 / 7, совпадает с маркой C. Таковые вилки используют Франция, Бельгия, Польша, Словакия, Чехия, Тунис и Марокко.
Австрийцы, немцы, испанцы, норвежцы, шведы, финны, португальцы, а также население Голландии, и восточноевропейские государства пришли к стандарту CEE 7 / 4, или ГОСТ 7396 в СССР, обозначенный как F. Многие бывшие советские республики также начинают его применять. Он частично совместим с советским разъёмом типа C, но использовать его небезопасно. Устаревший образец имеет штырьки потоньше, вследствие чего контакт в розетке будет слабым. В качестве последствия в лучшем случае оплавится пластмасса, а в худшем — пожар.
Подарив старые стандарты колониям, англичане перешли на вилки типа G, или BS 1363. Это розетки, рассчитанные на ток до 32 ампер. На Кипре, который использует эту же систему, туристам для подключения привезённой техники предлагают переходники. Розетками такого типа пользуются также Гонконг, Ирландия, Малайзия, Сингапура и Мальта.
Только для себя разработали стандарт Н (SI 32) в Израиле

Для гостей важно знать: советские штепселя подойдут и здесь.
Внешность изделий типа I, по международному коду AS 3112, похож на предыдущий. Но они не взаимозаменяемы

Домашними устройствами с такими штекерами пользуется народ Австралии, Аргентины, Китая, Новой Зеландии и Папуа — Новой Гвинеи.
Общий классификатор обозначает штекеры для Швейцарии и Лихтенштейна SEC 1011 либо тип J. Они совпадают с российскими нормами и трудностей с подключением в поездках по этим государствам не предвидится.
Датчане и население Гренландии применяют вилки и розетки категории K (107—2 — D1). Отмечается унификация с устройствами марок C, E, F.
Практически единолично изделиями вида L пользуются итальянцы. Редко такие вилки встречаются в североафриканских государствах. Они имеют маркировку CEI 23—16 / ВII и совместимы с нашими приборами.
Лесото, Свазиленд и ЮАР пользуются бытовыми устройствами с вилками M. Такие розетки совпадают с разъёмами типа M.
Бразилия и Южная Африка пользуются штепселями марки N, которые бывают двух видов: со штырьками потоньше для нагрузки до 10 ампер, остальные — до 20. Отечественные вилки подходят.

Виды штекеров

Разделение простое: разборные или монолитные. Независимо от формы, содержание и назначение одинаковое. Каждый штепсельный разъём предназначен для соединения потребителя с поставщиком электрического тока — розеткой.

Неразборные устройства более популярны вследствие удобства и надёжности. Эластичность позволяет не беспокоиться об обрыве провода в случае рывка. Монолитность конструкции предохраняет от попадания влаги внутрь, а значит от короткого замыкания и окисления. Обычная неисправность — перегибание в основании разъёма. В отличие от разборных вилок, такие изделия не ремонтируются.

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

Монолитная вилка

Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

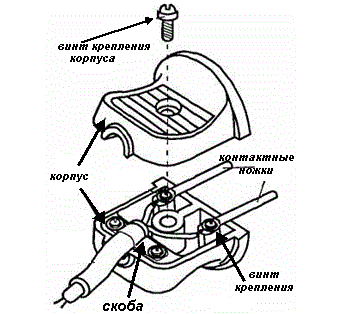

Устройство конструкции типа С1-В

Строение электровилки типа С1-В

Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА

СТРАНЫ	ТИП РАЗЪЕМА	НАПРЯЖЕНИЕ	ЧАСТОТА
Антигуа и Барбуда	A,B	230 В	60 Гц
Аргентина	C,l	220 В	50 Гц
Аруба (Нидерланды)	A,B,F	120 В	60 Гц
Багамские острова	A,B	120 В	60 Гц
Барбадос	A,B	115 В	50 Гц
Белиз	B,G	110 В / 220 В	60 Гц
Боливия	A,C	220 В / 230 В	50 Гц
Бразилия	A,B,C,I	110 В / 220 В	60 Гц
Чили	C,L	220 В	50 Гц
Доминика	D,G	230 В	50 Гц
Доминиканская республика	А	120 В	60 Гц
Эквадор	A,B	110 В	60 Гц
Гренада	G	230 В	50 Гц
Гайана	A,B,D,G	240 В	60 Гц
Гватемала	A,B,G,I	120 В	60 Гц
Гаити	A,B	110 В	60 Гц
Гондурас	A,B	110 В	60 Гц
Ямайка	A,B	110 В	50 Гц
Канада	A,B	120 В	60 Гц
Колумбия	A,B	110 В	60 Гц
Коста-Рика	A,B	120 В	60 Гц
Куба	A,B,C,F	110 В / 220 В	60 Гц
Мексика	A,B	127 В	60 Гц
Никарагуа	А	120 В	60 Гц
Панама	A,B	110 В	60 Гц
Парагвай	C	220 В	50 Гц
Перу	A,B,C	220 В	60 Гц
Пуэрто-Рико	A,B	120 В	60 Гц
Уругвай	C,F,I,L	220 В	50 Гц
Сент-Китс и Невис	D,G	230 В	60 Гц
Сент-Люсия	G	240 В	50 Гц
Сент-Винсент	A,C,E,G,J,K	230 В	50 Гц
Сальвадор	A,B	115 В	60 Гц
Суринам	C,F	127 В	60 Гц
Тринидад и Тобаго	A,B	115 В	60 Гц
США	A,B	120 В	60 Гц
Венесуэла	A,B	120 В	60 Гц
Сент-Китс и Невис	D,G	230 В	60 Гц
Сент-Люсия	G	240 В	50 Гц
Сент-Винсент	A,C,E,G,J,K	230 В	50 Гц
Сальвадор	A,B	115 В	60 Гц
Суринам	C,F	127 В	60 Гц
Тринидад и Тобаго	A,B	115 В	60 Гц
США	A,B	120 В	60 Гц
Венесуэла	A,B	120 В	60 Гц

Типы электрических вилок и розеток | Электрика в квартире, ремонт бытовых электроприборов

В данной статье приведены все типы электрических вилок и розеток, принятых в использование в странах мира.

Тип А

Это, так называемый, американский тип электрических розеток и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B

Аналогичный разъему типа A, но уже с дополнительным круглым контактом заземления. Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C

Это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип электрических вилок и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D

Это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Тип E

Данный тип имеет электрическую вилку с двумя круглыми контактами и отверстие под контакт заземления, который находится в гнезде розетки. Этот тип вилок розеток применяют в настоящее время в Польше, во Франции и в Бельгии.

Тип F

Модели данного типа похожи на модели розеток и вилок типа E. Только вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток и вилок используется, как правило, в Германии, Австрии, Голландии, Норвегии и Швеции.

Используйте на своих сайтах и блогах или на кликер для adsense

Тип G

Это типичная британская розетка и ее друг вилка с тремя плоскими контактами. Применяется в квартирах и частных домах Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – розетки данного типа конструкции часто выпускаются с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что необходимо сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H

Данная конструкция разъемов розетки и, соответственно вилки, используется только в государстве Израиль и в секторе Газа. Розетка и вилка имеют три плоских контакта, или в более ранней версии — круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для сетей напряжением 220 В и током до 16 А.

Тип I

Это, так называемая, австралийская розетка. Она, как и электрическая вилка, имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Существуют такие розетки и вилки с контактом заземления. Данные модели используются в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.

Тип J

Швейцарский тип электрических вилок и розеток. Вилку очень похожа на сородича из типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Применяются не только в Швейцарии, но и за ее пределами — в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K

Датские электрические розетки и вилки. Тип аналогичен популярному европейскому розетке типу C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в странах Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L

Итальянская вилка и розетка. Модель аналогична популярному европейскому типу C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такие розетки и вилки в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М

Это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания электроустройств током до 15 А. Широко используется в ЮАР, Свазиленд и Лесото.

Мировые стандарты всех стран на розетки, вилки, напряжение и частоту тока

Готовясь к поездке за границу, мы берём с собой много электронных гаджетов, например электрические бритвы, телефоны, планшеты, ноутбуки, электронные книги, фотокамеры, MP3 плееры и т.д. Но, не каждый знает о том, что в каждой стране существует разная электрическая система, в которой разные стандарты электрических вилок и розеток, разные частоты, напряжения и силы тока.

Читать также: Схема подключения насоса в систему отопления

Поэтому перед поездкой за границу было бы неплохо узнать заранее о системе электросетей в стране, в которой вы собираетесь прибывать. В противном случае может получиться так, что в стране пребывания вам не удастся зарядить ваше электронное устройство и даже включить его для работы от сети.

Большинство блоков питания для электронных устройств, таких как ноутбуки, зарядные устройства, мобильные устройства, видеокамеры и фотоаппараты имеют универсальное питание, поэтому они способны работать при напряжении питания от 100 до 240 Вольт, и частоте 50 или 60 Гц.

Карта-схема использования в разных странах мира напряжения и частоты тока

Как видим, большинство электронных устройств и гаджетов приспособлены для работы в широком диапазоне электрических систем разных стран, но есть очень важный момент, связанный с разновидностью электрических вилок и розеток в этих электросистемах. В разных странах стандарты на розетки и вилки разные, поэтому Вы попросту не сможете подключить зарядное устройство к этой розетке, так как оно туда просто не влезет.

Чтобы обезопасить себя от подобных разочарований, нам следует позаботиться об этом заранее, купив соответствующий переходник или адаптер для зарядки данного устройства. Сегодня можно купить универсальный набор переходников, которые подходят для большинства стран мира.

Карта-схема использования в разных странах мира электрических вилок и розеток по типам

Но всё же перед поездкой в другую страну будет неплохо узнать о стандарте электросистемы в ней, узнать стандарт на вилки и розетки.

Ниже Вы увидите таблицу, в которой описываются стандарты электросистем всех стран мира. Причём сгруппированную по континентам, нажимая на ссылку с названием континента, Вас сразу же перенаправит к нужной области текста с описанием стран этого континента.

Обратите внимание! Существуют страны, в которых в зависимости от региона или области существуют разные стандарты на электросистемы, например, Бразилия или Мальдивы. В этом случае Вам следует более точно проверить, какой стандарт действует именно в этой области страны

Если в стране действует несколько стандартов, то это будет указано в приведенной таблице, в противном случае будет одна запись для страны.

Итак, для начала рассмотрим все имеющиеся в мире стандарты электрических вилок и розеток с прилагающейся фотографией и более подробным описанием. Здесь Вы сможете узнать как выглядит, например, американская розетка, европейская, японская, австралийская и т.д.

Читать также: Наушники с микрофоном как припаять провода
