Как разобрать джойстик для ps4: пошаговая инструкция

Как очистить вентилятор PS4 вручную

К сожалению, в отличие от PlayStation 3, у PlayStation 4 нет встроенной функции автоочистки, которая помогла бы вам удалить пыль из внутренностей устройства. Поэтому вам придется действовать самостоятельно:

1. Прежде чем начать работу, отсоедините кабель питания. Это снижает риск потенциального повреждения техники.
2. Чтобы избавиться от более твердых частиц пыли, продуйте все отверстия в устройстве с помощью балончика с сжатым воздухом.
3. Теперь пришло время для пылесоса. Лучше всего использовать такой пылесос, у которого не очень высокая мощность всасывания, или такой, где ее можно контролировать.
4. Не начинайте сразу пылесосить вентилятор, а приближайтесь к нему постепенно. Проверьте мощность всасывания пылесоса еще до того, как начнете чистить само устройство, чтобы не повредить консоль, если мощность вдруг окажется слишком большой.
5. Если вы уже почистили PlayStation пылесосом, то самые мелкие загрязнения можно удалить с помощью ватной палочки и кисточки.
6. В конце подключите все кабели и включите приставку для проверки уровня шума.

Этап 1: Подготовка

Перед началом процедуры необходимо подготовить рабочее место и инструменты. Лучшим вариантом будет большой ровный стол, на котором находится антистатический коврик для работы с электроникой.

Минимальный набор требуемых инструментов состоит из:

• крестовой отвёртки PH0 (6 мм);
• лопатки для работы с электроникой (металлической или пластиковой) либо её заменителя в виде старой и ненужной банковской карточки или гитарного медиатора из жёсткой пластмассы;
• пинцета;
• тонкой пластинки из прочного материала (например, разогнутой заколки).

После подготовки рабочего места и инструментов можно переходить к следующему этапу.

Видео инструкция как разобрать PS4 Pro

Фото инструкция как разобрать PS4 Pro

Начнем разборку с удаления жесткого диска.

На задней стороне корпуса игровой приставки снимите пластиковую панельку жесткого диска. Возьмите крестовую отвертку, открутите винт и достаньте корзину с жестким диском.

Далее удаляем гарантийную пломбу и рядом находящуюся черную пленку. Под гарантийной пломбой расположен винт, который необходимо будет открутить.

PS4 Pro модели CUH-7216b и CUH-7208b под черной пленкой только защелка, на ранних моделях PS4 Pro будут винты где отмечено синим.

Теперь переходим к самому тяжелому этапу разборки, нужно будет снять крышку консоли. Возьмите кончиками пальцев за углы и потяните вверх до характерных щелчков. На новой консоли, которая будет разбираться впервые это будет не легко сделать, потому что защелки достаточно жесткие.

Чтобы снять блок питания PS4 Pro открутите именно эти 2 винта.

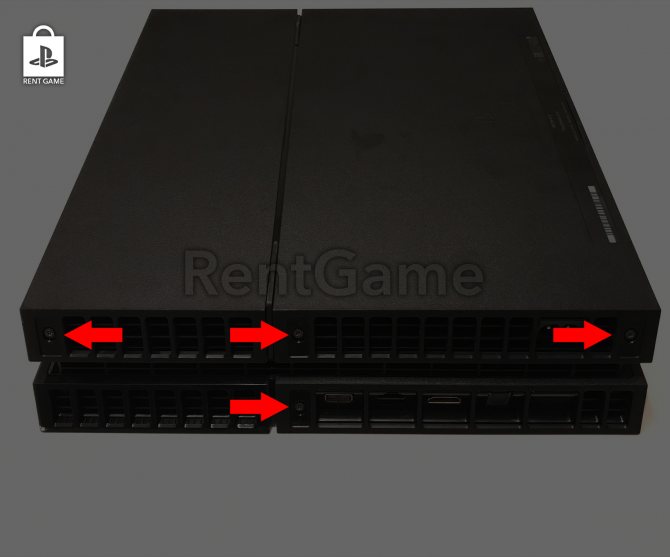

Переворачиваем игровую консоль и переходим к снятию второй крышки. Возьмите корпус кончиками пальцев где обозначен логотип PS4 и тяните вверх.

Далее переходим к второму углу с логотипом SONY и таким же способом отщелкиваем крышку игровой приставки.

Берем отвертку Torx T8, откручиваем 4 винта и снимаем железную панель.

Теперь можно извлечь блок питания из корпуса PS4 Pro. Поднимаем блок питания вверх, переворачиваем и отключаем шлейф от материнской платы.

Кстати по парт-номеру блока питания можно подобрать совместимый блок питания ps4 pro для вашей игровой консоли.

Переворачиваем игровую приставку и отключаем все шлейфы от материнской платы.

Отмеченные винты откручиваем отверткой Torx T8

Эти отмеченные винты откручиваем с помощью Phillips 1

Как только сняли железную крышку, на обратной стороне проверьте все термопрокладки, очень важно, чтобы ни одна из них не потерялась

Открутите 2 винта и снимите железную панель.

Теперь можно снять материнскую плату игровой консоли.

С помощью салфетки удалите старую термопасту с поверхности процессора и системы охлаждения.

ВАЖНО! Если термопаста сильно засохла и не получается просто удалить салфеткой, используйте медицинский спирт для удаления, но, ни в коем случае не используйте какие-либо одеколонные средства имеющие различные химические составляющие!

Переходим к чистке вентилятора и радиатора, для этого откручиваем 2 винта и снимаем железную панель.

Теперь, когда у вас есть полный доступ к радиатору чистим его от пыли с обеих сторон.

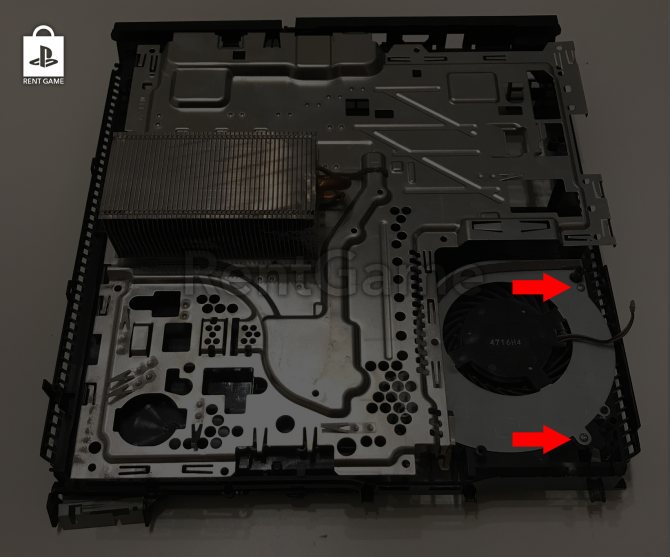

Откручиваем 2 винта на вентиляторе.

Достаем из корпуса вентилятор, переворачиваем и чистим лопасти вентилятора от пыли.

К слову, если ваш вентилятор сильно гудит и у вас есть подозрения что именно в вентиляторе причина перегрева PS4 Pro, по этому номеру можно купить совместимый для замены вентилятор в вашей ревизии PS4 Pro.

После того как почистили вентилятор от пыли, устанавливаем его обратно, а также устанавливаем железную панель с радиатором и переходим к нанесению термопасты. Устанавливая железную панель с радиатором, проверьте чтобы все антенны оставались сверху панели.

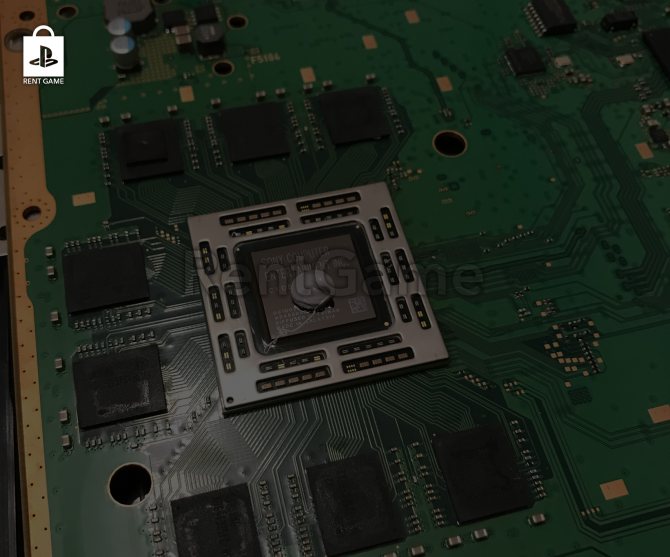

Возьмите термопасту и нанести на поверхность кристалла процессора. Я использую термопасту Noctua NT-H1, но также могу рекомендовать термопасту GD900.

Распределите ровным слоем термопасту по всей поверхности кристалла процессора.

Перед установкой материнской платы убедитесь, что все термопрокладки на своих местах.

Процесс обратной сборки вы можете посмотреть по видео инструкции в начале этой странице или по следующим шагам перечисленным ниже:

Установите железную панель на материнскую плату и закрутите 2 винта

Обратите внимание что винты закручиваются равномерно с каждой стороны. Устанавливая вторую железную панель, также проверьте каждую термопрокладку, их количество должно совпадать с количеством видеопамяти на материнской плате PS4 Pro

Если одна из термопрокладок будет утеряна, произойдет перегрев памяти, что может привести к серьёзной поломке системы. Теперь подключаем все шлейфы к материнской плате. Сначала закручиваем винты Torx T8, после закручиваем винты Phillips 1. Переворачиваем консоль, устанавливаем блок питания и закрутите 4 винта. Обратите внимание, что верхняя крышка устанавливается не просто сверху и прижимается, а сначала сдвигается вверх и только потом прижимается к корпусу. Закручиваем оставшиеся 2 винта Torx T8 и одеваем пластиковую крышку на корпус игровой консоли. Нижняя крышка также сдвигается вниз и защелкивается. Закручиваем винт и устанавливаем жесткий диск.

Все, теперь ваша PS4 Pro собрана и с чистыми легкими готова сутками на пролет работать без перегрева. Кстати если вам нужно разобрать и почистить геймпад от PS4 Pro, ссылку я оставлю тут.

Источник

Из-за чего происходят поломки PS4

Чаще всего в негодное состояние приходит материнская плата или производственный чип, который установлен сверху. Следует понимать, что чем больше времени пользователь проводит за играми, тем больше вероятность поломки. Это в первую очередь влияет на систему охлаждения и в частности кулер.

Чтобы сохранить Playstation 4 от повреждения, нужно немного сбавить обороты. Использование приставки на протяжении 20 или 30 часов ускоряет процесс изнашивания комплектующих. Оптимальное время беспрерывной работы приставки – 8 — 9 часов игрового процесса.

У всех поломок и перегревов существует одна основная причина – пыль. Она скапливается и прессуется внутри радиаторных элементов и мешает проводить воздух, чтобы охлаждать процессор и прочие компоненты.

Большое скопление пыли можно определить по характерному скрипящему и тяжелому звуку. Чем больше слышится звук из корпуса, тем больше скоплений внутри. Однако даже в эру современных технологий не каждый владелец знает, как почистить приставку Playstation 4 от пыли.

How to assemble PS4 Slim

General assembly steps

1. Set back into the case PS4 Slim fan and fasten two screw.
2. Install the metal panel with a heatsink into the case of the game console and fasten one screw.
3. Turn the PS4 Slim console case over and fasten two long screws.
4. Turn the console back over and install a small iron socket.
5. Install a PS4 Slim motherboard, before you check that all thermal pads are in place.
6. Connect the 4-pin cable to the motherboard.
7. Install the metal panel and evenly fasten the two bolts.
8. Check all thermal pads on the memory chips and install metal panel on top of the motherboard.
9. Now fasten all 30 screws on the metal panel.
10. Connect the fan cable to the motherboard.
11. Connect four cables to the motherboard.
12. Connect the Wi-Fi antenna to the motherboard.
13. Turn over the PS4 Slim console and connect the second Wi-Fi antenna to the motherboard.
14. Connect the 4-pin cable to the power supply.
15. Now install the power supply in the console case.
16. Install the Wi-Fi antenna to the power supply case and fix it with a screw.
17. Screw the two screws on the PS4 Slim power supply housing.
18. Turn over the PS4 Slim console and fasten one more screw on the backside which also fixes the console power supply unit.
19. Install the top plastic cover on the PS4 Slim case.
20. Turn the console over and install the metal socket on the case of the power supply.
21. Using a Torx T8 screwdriver, fasten the three screws.
22. Now install the second plastic case cover PS4 Slim.
23. Screw one screw from the end of the console case.
24. Install the hard drive and fasten one screw.

Sony PlayStation 4 Полный разбор

Выход нового поколения PlayStation определённо является одним из важнейших событий года. Консоли обновляются не так часто. Предыдущая PlayStation 3 вышла семь лет назад в 2006 году и продалась в количестве 90 млн. штук. В США продажи PS4 уже начались, и как обычно ребята из iFixit первым делом разобрали консоль, чтобы заглянуть вовнутрь и оценить ее ремонтопригодность.

Железо консоли не подкачало. К сожалению, без обратной совместимости. Игры предыдущего поколения можно будет поиграть через облако Gaikai, которое Sony приобрела в прошлом году.

Для разбора консоли понадобятся следующие инструменты:

• T9 Torx Security Screwdriver
• Phillips #0 Screwdriver
• Phillips #1 Screwdriver
• Пинцет

Технические характеристики:

• 8-ядерный AMD «Jaguar» x86-64 CPU
• 1,84 TFLOPS, AMD Radeon GPU
• 8 ГБ оперативной памяти GDDR5
• 500 Гб HDD
• 802.11 b/g/n Wireless и Bluetooth 2.1
• USB 3.0 + Ethernet 10/100/1000

К комплекте с консолью идут:

• Геймпад DualShock 4
• Кабель питания
• HDMI кабель
• microUSB кабель
• Моно-гарнитура с зажимом

Сама консоль имеет привлекательный простой дизайн. На передней панели расположился привод Blu-ray/DVD с щелевой загрузкой. Также перед нами два USB 3.0 разъема.

На задней панели расположены: ██ Разъем питания ██ Цифровой, оптический аудио-выход ██ HDMI ██ Ethernet ██ Проприетарный разъем для подключения внешних устройств, например PlayStation Camera

К HDD достаточно просто получить доступ. Sony разрешила пользователям менять жёсткий диск без потери гарантии.

Сняв крышку, видим жёсткий диск от HGST (Western Digital) объемом 500 ГБ, 5400 RPM, SATA II. HDD держится всего на 1 винте. Вы можете самостоятельно заменить жёсткий диск. Требования к диску: толщина до 9,5 мм и объем не менее 160 Гб. К сожалению, PS4 не поддерживает внешние накопители через USB, что ограничивает использование консоли в качестве медиа-центра.

Отклеиваем гарантийные наклейки и откручиваем torx-винты.

Как видим, за охлаждение радиатора отвечает 85-мм вентилятор, разработанный специально для PS4.

Массивный блок питания расположен в задней части консоли и представляет собой отдельный модуль. Блок питания универсальный, работает в диапазоне от 100 до 240В.

Убрав блок питания, в корпусе освобождается достаточно много места и к обзору предстает радиатор системы охлаждения.

Откручиваем винты Blu-ray/DVD привода и снимаем его. К сожалению, PS4 не совместим с играми предыдущего поколения PlayStation. Консоль даже не воспроизводит обычные AudioCD, но скоро обещают обновление, которое исправит это недоразумение. Ждем 2014 года, когда Sony разрешит играть игры от PS3 через облако Gaikai.

Кто еще не видел как работает щелевой привод? Самое время насладиться работой механизма.

Чипы на плате: ██ Renesas SCEI RJ832841FP1 ██ Microchip Technology 312 3536A ██ BD7763EFV 325 T62 ██ STM8ED 9H A07 VG MYS 331Z

Продолжаем разбор, откручиваем винты и снимаем другую часть корпуса.

Снимаем металлический экран и видим воистину большую материнскую плату!

Компоненты на плате

██ SCEI (Sony Computer Entertainment, Inc.) CXD90026G SoC (включает AMD «Jaguar» Cores и AMD Radeon GPU) ██ Samsung K4G41325FC-HC03 4ГБ (512МБ) GDDR5 RAM (8 x 512МБ = 4ГБ) ██ SCEI CXD90025G второй, экономичный процессор для работы сети. ██ Samsung K4B2G1646E-BCK0 2ГБ DDR3 SDRAM ██ Macronix MX25L25635FMI 256МБ Serial Flash Memory ██ Marvell 88EC060-NN82 Ethernet контроллер ██ SCEI 1327KM44S

Компоненты на другой стороне платы

██ Genesys Logic GL3520 Концентратор USB 3.0 ██ Samsung K4G41325FC-HC03 4ГБ (512МБ) GDDR5 RAM ██ International Rectifier 35858 N326P IC2X ██ Macronix 25L1006E CMOS Serial Flash Memory ██ 39A207 1328 E1 3FU

Снимаем металлические экраны с компонентов: ██ Panasonic MN86471A HDMI Communication LSI ██ Marvell Wireless Avastar 88W8797 7 WLAN/Bluetooth/FM Single-Chip SoC ██ Skyworks 2614B 315BB

Будьте осторожны, когда будете снимать металлический корпус материнской платы, он очень острый!

Полностью разобранная консоль.

В заключение, скажем, что Play Station 4 получает оценку 8 из 10 (чем выше оценка, тем проще ремонт).

Как разобрать геймпад?

Из инструментов вам понадобятся два инструмента: крестовая отвёртка с узким шлицем размера РН0 и лопаточка для того, чтобы можно было аккуратно отщелкнуть корпус. Если у вас нет такой лопатки, попросите металлическую пилочку у своей второй половинки, или воспользуйтесь чем-то тонким, но не острым. Иначе можно расцарапать корпус.

Чтобы разобрать контроллер своими руками, воспользуйтесь этой подробной инструкцией:

Переверните геймпад кнопками вниз и открутите крышку

Осторожно отсоедините крышку с помощью лопатки (или вещи её заменяющей) в месте, где находится выход под гарнитуру. В месте, где находятся кнопки L1 и R1, расцепите два фиксатора

Аккуратно вытащите аккумулятор джойстика, потом шлейф. При выключенном геймпаде можно сделать и в обратной последовательности.

Теперь вы можете легко почистить геймпад. Но если требуется замена стиков или залипла кнопка, то нужно проделать ещё пару манипуляций.

Как поменять термопасту на PS4

Процедура замены теплопроводной пасты не отличается особой сложностью. Достаточно внимательно следовать инструкции.

1. После разборки до материнской платы, нужно отстегнуть три проводка вилки, аккуратно подняв ее вверх пинцетом.
2. Следом можно вынуть плату и протереть ее с другой стороны.
3. Ватным диском, смоченным спиртом, нужно протереть радиатор и процессор.
4. Следите, чтобы не отделились и не потерялись радиаторы охлаждения памяти. Они выглядят, как 4 небольших черных квадрата.
5. Далее необходимо выдавить небольшую каплю термопасты из шприца и равномерно распределить ее по всей поверхности чипа.

В наших мастерских производится ремонт PlayStation 4. Вы можете смело довериться многолетнему опыту наших специалистов. Звоните и записывайтесь!

На задней панели консоли расположены:

██ Разъем питания

██ Цифровой, оптический аудио-выход

██ HDMI

██ Ethernet

██ Проприетарный разъем для подключения внешних устройств, например PlayStation Camera

К жесткому диску HDD получить доступ довольно легко,поскольку Sony дала возможность пользователям заменить винчестер без утраты гарантий.

Снимаем корпус.

Окручиваем винт удерживающий жесткий диск.

После снятия крышки, можно обнаружить жёсткий диск от HGST (Western Digital) объемом 500 ГБ, 5400 RPM, SATA II. HDD крепится на одном винте. Поэтому заменить его самостоятельно не составит никакого труда. Требования к диску: толщина до 9,5 мм и объем не меньше 160 Гб. Увы, но PS4 не поддерживает внешние USB накопители, что ограничивает использование консоли в качестве медиа-центра.

Отклеиваем гарантийные наклейки и откручиваем torx-винты.

Как видим, за охлаждение радиатора отвечает 85-мм вентилятор, разработанный специально для PS4.

Крупный блок питания находится в задней части консоли и выполнен в качестве отдельного модуля. Блок питания является универсальной моделью и работает в диапазоне от 100 до 240В.

Модель блока питания: ADP-240AR

Плата блока питания

Вытащив блок питания, в корпусе становится довольно много свободного места и можно увидеть радиатор системы охлаждения.

За охлаждение в PS4 отвечает центробежный 85-мм вентилятор, который направляет поток воздуха через корпус и отводит тепло от радиатора, взаимодействующего с CPU посредством двух тепловых трубок. Все компоненты PS4 крепятся к металлической решетке.

Практически вплотную к внутренней поверхности крышки прилегают вентилятор и оптический привод, последний может считывать диски DVD или Blu-ray. Демонтировав крышку можно увидеть антенну, которая обеспечивает Bluetooth-соединение. Открутив еще один винт можно получить доступ к HDD типоразмера 2,5 дюйма емкостью 500 ГБ, который по желанию можно заменить самостоятельно.

Отвинчиваем винты Blu-ray привода и вытаскиваем его. Увы, но консоль не воспроизводит обычные AudioCD, но если верить обещания, нас ждет апдейт, который исправит этот минус.

 Если кому-то интересно, как работает щелевой привод, то самое время заглянуть внутрь и насладиться работой механизма.

Чипы на плате:

██ Renesas SCEI RJ832841FP1

██ Microchip Technology 312 3536A

██ BD7763EFV 325 T62

██ STM8ED 9H A07 VG MYS 331Z

Продолжаем разбирать PS 4, откручиваем винты и снимаем другую часть корпуса.

Снимаем крышку

Снимаем металлический экран и видим воистину большую материнскую плату!

Извлекаем из корпуса материнскую плату консоли

Часто ли ломается PS4

Чем активнее вы играете на приставке, тем больше работает система охлаждения. Кулер, как и любая другая механическая деталь, имеет свойство изнашиваться. В наших мастерских производится ремонт PlayStation 4. Вы можете смело довериться многолетнему опыту наших специалистов. Звоните и записывайтесь!

Чтобы система охлаждения пришла в негодность, нужно наиграть внушительное количество часов, при этом совсем не выключая приставку. Поэтому, если вы не играете по 20-30 часов подряд, бояться нечего. Стандартная система охлаждения PS4 спокойно справляется с 8-9-часовыми игровыми сессиями.

Главная причина перегревов – пыль. Она собирается и прессуется внутри радиаторов, препятствуя нормальной циркуляции воздуха и выводу тепла.

Перед покупкой обязательно проверяйте б/у PlayStation 4. Послушайте, не громко ли она работает, проверьте все кнопки на геймпаде, поиграйте 15-20 минут и следите, как себя ведет консоль. Если продавец заинтересован в честной продаже, он не откажет вам в проверке.

Покупать PS4 с рук без проверки категорически не рекомендуется.

Как разобрать PS4 для чистки и замены термопасты

ВАЖНО!!! Не нужно вскрывать пломбы и разбирать PS4 если она на гарантии. Это пошаговая инструкция разборки ps4 для чистки и замены термопасты

Это пошаговая инструкция разборки ps4 для чистки и замены термопасты.

Какие инструменты необходимы для разборки PS4:

• Шестигранная отвертка Torx T8 с отверстием
• Крестовая отвертка PH1
• Пластиковый пинцет
• Небольшая кисть 15 мм
• Пластиковая карта
• Ватные палочки

На задней стороне PS4 снимаем пломбы (на фото пломб нет, так как это не первое вскрытие данной консоли), под пломбами 4 винта Torx T8, которые нужно открутить.

Снимаем нижнюю крышку консоли PS4, поднимая вверх с задней части консоли.

Откручиваем три винта Torx T8 и два винта PH1.

Переворачиваем PS4 на бок и отключаем разъем блока питания с помощью пинцета.

Извлекаем блок питания из корпуса PS4 поднимая его вверх.

Отсоединяем шлейф Blue-Ray привода от платы PS4, для этого прижмите пластинку на разъеме и потяните шлейф.

Отключаем разъем блока питания и разъем питания привода поднимая его вверх.

Отключаем WiFi антенну от платы поднимая вверх.

Переворачиваем PS4 и откручиваем два винта Torx T8.

Снимаем крышку корпуса с лицевой стороны.

Откручиваем 12 винтов Torx T8 и 2 винта PH1.

Отключаем разъем вентилятора от платы поднимая вверх.

Снимаем железную панель.

Важно!!! Не потеряйте термопрокладки, их 8 шт на этой стороне

Аккуратно снимаем плату PS4 поднимая ее вверх.

На этой стороне еще 8 шт термопрокладок, не потеряйте их.

С помощью ватных палочек вытираем термопасту с железной панели и с процессора PS4.

Если старая термопаста сильно засохла, используйте для очистки ватную палочку смоченую в спирте.

Откручиваем 3 винта PH1 на железной панели.

Поднимаем железную панель вверх, переворачиваем и с помощью кисти убираем скопившуюся пыль с радиатора.

Откручиваем два винта PH1 чтобы снять вентилятор.

С помощью кисти очищаем лопасти вентилятора от пыли.

Наносим небольшое количество термопасты на поверхность процессора и пластиковой картой распределяем ровным и тонким слоем.

Обратная сборка PS4

Устанавливаем вентилятор и прикручиваем 2 винта PH1.
Устанавливаем панель с радиатором и прикручиваем 3 винта PH1.
Устанавливаем плату PS4 на железную панель в корпус

Внимание на термопрокладки.
На плату устанавливаем вторую железную пластину. Так же внимание на термопрокладки.
Прикручиваем прижимную пластину двумя винта PH1, закручивая равномерно, по несколько оборотов с каждой стороны.
Прикручиваем 12 винтов на железной панели Torx T8.
Подключаем провод вентилятора к плате.
Устанавливаем пластиковую панель корпуса PS4.
Прикручиваем 2 винта Torx T8 на пластиковую панель корпуса.
Устанавливаем жесткий диск и прикручиваем один винт PH1.
Устанавливаем боковую крышку над жеским диском PS4.
Подключаем разъем питания оптического привода к плате PS4.
Подключаем WiFi антенну.
Подключаем шлейф blue-ray привода.
Подключаем провод к блоку питания и устанавливаем блок питания в корпус.
Два длинных винта PH1 устанавливаем в блок питания и прикручиваем.
Прикручиваем 3 винта Torx T8 на корпусе блока питания PlayStation 4.
Устанавливаем заднюю пластиковую крышку.
Прикручиваем 4 винта Torx T8 на заднем торце корпуса PS4.Контакты

Как снизить потребность в чистке вентилятора PS4

Конечно, тщательная очистка устройства – это хорошо

Однако важно, чтобы оно не пылилось. Для этого не нужно ставить консоль очень близко к другим предметам

Скажем, если она стоит очень близко к стенам, то это всегда будет препятствовать циркуляции воздуха. Как следствие пыль будет постепенно накапливаться.

ВАЖНО!Пыль легче всего оседает на корпусе и вентиляторе, и потому консоль начинает быстро перегреваться. Не имеет значения, расположена ли PS4 вертикально или горизонтально

Есть смысл почаще вытирать пыль вокруг PlayStation 4. Это ведет к снижению вероятности того, что она будет пробиваться внутрь корпуса и на вентилятор.

Пошаговая инструкция

Ещё не передумали? Потому что вас ждёт достаточно кропотливый труд

Важно не потерять ни одного болтика и сделать всё правильно

Снимаем крышку корпуса

1. Поверните панель выходами к себе. Там есть крышка, что закрывает жесткий диск. Пока не берите инструменты. Просто слегка потяните крышку на себя.
2. А теперь берём крестовую отвёрточку в руки, откручиваем болтик под ней.
3. Избавляемся от жесткого диска (потяните его на себя и достаньте).
4. Точно проверили, что нет гарантии на плойку? Окей, тогда вскрывайте гарантийную пломбу.
5. Тут вам понадобится уже шестигранник №8. После того, как открутите ещё один болт, можно снять крышку корпуса.
6. Просто аккуратно отщелкиваете крышку приставки.

Снимаем блок питания

Это всё только цветочки. Чтобы добраться до плато и других деталей нужно ещё блок питания открутить. Запоминайте:

1. Блок питания держит всего один болт. Тут понадобится отвёртка РН0.
2. Поверните консоль другой стороной, снимите лицевую крышку.
3. Открылись другие винтики, которые держали блок питания. Расправьтесь с ними с помощью этого же инструмента и шестигранника Т8.
4. Снимите панель, потяните за вспомогательные «ушки» корпуса блока.
5. Отключите провод антенны и отсоедините кабель от материнской платы.

Как снять плату?

Здесь главное – не запутаться. Проводков с болтиками будет очень много.

1. Снова переверните приставку, отсоедините все шлейфы, что подключены к материнке, но пока не трогайте самый широкий.
2. Сначала откройте замочек этого разъёма, потяните за проводок аккуратно вверх.
3. Откручиваем все винты с панели. Их должно быть 30 штук.
4. После этого снимите шлейф вентилятора, отсоедините вторую Wi-Fi антенну и отклейте антенну приставки.
5. Теперь можно снять железную крышку, открутить ещё два винтика.
6. Осталось самое сложное – снять последний провод, что держит материнскую плату.

Поздравляю! Вы отсоединили только что плату от консоли. Если вы решили заодно сменить термопасту, то аккуратно очистите её от консоли с помощью спирта и ватных дисков.

Если где-то она налипла, то воспользуйтесь ещё ватными палочками. Когда поверхность будет чистая, тонким слоем нанесите на неё новую термопасту. Осталось совсем немного – почистить систему охлаждения.

Чистка кулера от пыли

Мы почти у цели. Остался завершающий этап.

1. Снова переверните PS4, открутите 2 винта, потом вернитесь назад и открутите ещё один винт.
2. Вот вы добрались до системы охлаждения. Почистите её чистой щёточкой.
3. Чтобы привести в порядок вентилятор, раскручиваем болтики на нём.
4. Можете почистить вентилятор.

Мои поздравления. Вы отчистили свою приставочку и поменяли термопасту. Осталось дело за малым – собрать это всё обратно. Умеете читать задом-наперёд? Тогда вы легко соберёте её. Просто выполняйте каждый пункт, начиная с последнего. Надеюсь, всё у вас получится.

Я не мастер, могу что-то напутать или пропустить. Лучше отнесите её в мастерскую. Там это всё сделают как надо и быстро.

Если информация, как разобрать ps4 slim, вам помогла, то проинформируйте меня и поделитесь статьёй. Удачи в чистке и до встречи на канале!

Разборка PS4 Pro чистка от пыли и замена термопасты

В этой инструкции разбирается PS4 Pro модель CUH-7216b и её аналог CUH-7208b. Другие более ранние модели, такие как CUH-7015B, CUH-7108B, CUH-7115B, CUH-7116B имеют небольшие различия в разборке, но эти различия не критические.

Чтобы узнать какая ваша модель PS4 Pro, переверните игровую консоль и на заднем торце корпуса, в углублении, будет указана ваша ревизия консоли.

Какие понадобятся инструменты для разборки PS4 Pro:

• Шестигранная отвертка Torx T8 с отверстием внутри
• Крестовая отвертка Phillips 1 / PH1
• Пинцет — не будет лишним
• Термопаста

Все необходимые инструменты вы можете приобрести у нас на сайте.

Причины шума приставки Playstation 4, и как с этим бороться

• Большое количество пыли внутри корпуса
• Термопаста внутри засохла
• Что необходимо, когда приступаешь к разборке приставки
• Причина шума – поломка некоторых компонентов
• Как произвести чистку вентилятора PS4 вручную
• Как снизить потребность в чистке вентилятора PS4

Когда пользователь еще только загружает игры, то – тишина. Однако при появлении заставки и начале действия вентилятор набирает максимальную скорость и начинает гудеть. И создается такое впечатление, что гудит пылесос или даже турбина самолета.

Поначалу этому не придают большого значения. Шум всего лишь несколько отвлекает от игры. Ко всему время от времени появляется системное уведомление о перегреве, которое несколько раздражает.

ВАЖНО!Однако если не придавать никакого значения этой проблеме, то консоль сломается. И это обернется для вас выйдет немалыми расходами, которые потребует ремонт

В данной статье нам предстоит разобраться в том, по какой причине шумит PS4 Pro или Slim и, что нужно предпринять, чтобы решить проблему.

Как разобрать и почистить от пыли Sony PS4

Спустя год с небольшим внешний вид игровой приставки Playstation 4 недвусмысленно намекал: пора провести чистку. Вентиляционные отверстия покрылись слоем пыли, как и неиспользуемые порты USB. Вооружаемся набором отверток, пылесосом, баллоном со сжатым воздухом и лопаткой для разбора.

Первичный барьер — 4 фигурных винта, они фиксируют пластиковые накладки корпуса и закрывают от нас всю «начинку» игровой консоли. Винты с секретом — в углублении шляпки выступ, обычной шестиконечной насадкой T10 их не выкрутишь, основание биты обязательно упрется в этот выступ. Нам помог наш набор, бита T10 была уже с отверстием посередине и успешно справилась с задачей. На фото хорошо видны следы попыток (не моих) выкрутить винт неподходящим инструментом. После откручивания всех винтов поднимаем верхнюю крышку и убираем её в сторону.

Пыль пробралась буквально в каждую щель. Комбинация из пылесоса и сжатого воздуха легко одержит победу. Главное обойтись без влажной уборки. Техника не любит мокрые тряпки. Главный «работяга» всего охлаждения — кулер. В чистке лопастей от грязи помогут ватные палочки или кисточки с длинным ворсом.

Продолжаем разбирать корпус. 4 винта фиксируют блок питания приставки, одну из самых нужных и тяжелых частей консоли. Два винта расположенных в углах очень длинные, а если приглядеться, то можно увидеть подсказки: в местах крепления винтов на пластике нанесены указывающие стрелки, это поможет обратно собрать приставку.

Слегка приподнимаем корпус блока питания, при необходимости аккуратно поддеваем его по краям лопаткой.

Отключаем провод питания, подключенный к плате. Пыль прочно сидит в каждой части. До всего, куда дотянется трубка сжатого воздуха и пылесос очищаем от пыли, но без фанатизма. Повреждение элементов блока питания не пройдет бесследно.

Снимаем первую нижнюю панель, он легко сдвигается и отстегивается. Достаточно сдвинуть её в противоположную сторону.

Вторая панель держится на двух винтах, выкручиваем и отщелкиваем крышку. Потребуется небольшое усилие. При возникновении сложностей можно дополнительно пройтись по краям лопаткой для разбора и высвободить крышку.

Дальнейший разбор продолжим отключением блока считывателя дисков. Нужно не только выкрутить винты, но и отключить разъем питания, шлейф передачи данных и антенный кабель.

Откручиваем винты, отключаем все соединения и высвобождаем блок считывателя из корпуса.

Механизм дисковода крайне хрупкий и чувствительный к повреждениям, будьте осторожны.

Для доступа к процессору осталось разобраться с верхней металлической крышкой. По периметру более десяти винтов и два широких отдельных — на прижимную пластину. Именно она обеспечивает прилегание процессора к охлаждающей поверхности

Внимание на шлейф питания кулера, его нужно отключить, а при сборке обратно подключить. Будьте внимательны и не потеряйте терморезинки с микросхем оперативной памяти

Это важная часть системы охлаждения. Некоторые терморезинки могут прилипнуть к обратной стороне металлической крышки. При необходимости, их можно почистить смоченной в спирте безворсовой тканью.

Жесткий диск извлекается достаточно просто. Однако, чтобы его заменить придется порядком разобрать Playstation.

Термопаста и дополнительные микросхемы оперативной памяти располагаются в нижней части платы

Вновь обращаем внимание на терморезинки. Перед заменой термопасты, следует полностью удалить старую, как с охлаждающей пластины, так и с поверхности процессора

Радиаторная решетка и медные трубки охлаждающей системы расположены на нижней металлической крышке. Удерживается тремя винтами, также заботливо помеченных стрелочками.

Здесь-то и расположено средоточие пыли. Выдуваем и вычищаем её со всех возможных поверхностей и из всех щелей и отверстий.

Очищаем процессор от старой засохшей термопасты. Категорически рекомендуем пользоваться НЕ металлическим инструментом. Для тяжелых случаев зубочистка и щетка с мягким ворсом, для простых — мягкая тряпочка, не оставляющая ворса.

Вот и момент нанесения термопасты! Мы используем простую КПТ-8. При большом выигрыше в цене, данная паста ненамного уступает дорогим вариантам от различных производителей. Многочисленные тесты (свои и не очень) доказывают незначительное отставание от дорогих. Небольшого количества пасты в центре кристалла будет достаточно, размазывание аккуратным, тонким и ровным слоем оставим перфекционистам, а от себя добавим: самое главное не переборщить с количеством. Ровное распределение пасты дело прижимной пластины.

Осталось лишь собрать в обратном порядке и готово.

Наиболее частые поломки

Основные проблемы при эксплуатации геймпадов Dualshock 4:

Стики сильно подвержены стиранию, и часто требуется их замена. Чтобы предотвратить эту проблему, купите силиконовые резиновые насадки и стики у вас прослужат намного дольше. Можно поменять родные стики на металлические, но они менее удобны в управлении.
3D-аналог — механизм, на который крепятся стики. Со временем выходит из строя, и персонаж игры перестаёт реагировать на движения стика влево-вправо или вперёд-назад. Либо залипает в движении в какую-либо сторону. В таком случае 3D-аналог нужно заменить, чтобы решить проблему. В домашних условиях его поменять довольно сложно, особенно если у вас нет опыта.
Поломка дужки кнопки R2 особенно часто происходит у любителей спортивных симуляторов

А также нужно обратить внимание на силиконовую резинку под кнопкой. Заменить, если она изношена.
Токопроводящие резинки под крестовиной и кнопками управления (квадрат, треугольник, круг и крест). Подвержены износу, и, если игровой процесс плохо реагирует на какие-то из этих кнопок, то нужно заменить и проблема будет решена.

Подвержены износу, и, если игровой процесс плохо реагирует на какие-то из этих кнопок, то нужно заменить и проблема будет решена.

Можно воспользоваться услугами специальных фирм, но на самом деле, если просто требуется замена кнопок или каких-то простых деталей, то вполне можно выполнить ремонт джойстика PS4 самостоятельно. Если приставка не видит джойстика, то, скорее всего, у него сломался Bluetooth-модуль. Самостоятельно заменить такую деталь без специальных материалов и приборов практически невозможно. В таких случаях ремонт геймпадов лучше доверять специализированным фирмам.

Как вставить BD в PS5 и как его извлечь

Хитрые японцы! Замаскировали blu-ray привод, что не найти.

Вставляются дисочки туда всё по тому же принципу, что был в PS4. Достать наружу можно двумя способами.

Рядом же располагается кнопка для вывода диска наружу. Это та, что рядом с «выкл». Нажмите на неё и радуйтесь чуду!

Можно также открывать дисковод прямо с дивана. Здесь необходимо проделать всё то же самое, что написано к инструкции для ПС4.

Что делать, если в пятой плойке застрянет диск

Что ж! С такой проблемой, видимо, разработчики и игроки пока не сталкивались.

Кстати, если всё же столкнулись с похожей проблемой, советую посмотреть следующий материал. Возможно это поможет вам найти тот самый пресловутый болтик. А дальше вы уже знаете, что делать.

Итоги разборки

Из положительных моментов конструкции можно выделить:

• простая замена жесткого диска
• отсутствие клея, что существенно облегчает процесс сборки и разборки консоли.

В недостатки можно отнести:

• местоположение вентилятора и радиатора (для того чтобы очистить подсистему охлаждения от пыли или провести замену вентилятора, нужно разобрать практически всю консоль)
• острые края на металлической решетке, к которой крепятся компоненты.

В итоге, можем уверенно заявить, что Play Station 4 получила высокую степень ремонтопригодности (8 из 10), и если у ее владельцев возникнут проблемы с с ремонтом PS 4 в Харькове, можно не беспокоится, специалисты сервисного центра ITcom готовы к ремонту.
