Конвертирование файла pdf в dwg

Введение

Подбирая программы для конвертации DWG в PDF можно столкнуться со многими проблемами:

• не совместимые с операционной системой приложения,
• ссылки на неофициальные сайты и вирусы,
• попутная установка ненужных программ,
• устаревшая информация в описаниях,
• и, конечно же, ватермарки

Как итог – потрачено время на перебор ссылок и чистку компьютера, а через весь распечатанный лист красуется чужая реклама.

Чтобы помочь вам избежать этого, команда Geekhacker самостоятельно проверила 30 самых популярных сервисов конвертации, отобрав 10 лучших. По ним мы составили пошаговые инструкции с пояснениями.

Альтернативный способ того, как преобразовать DWG файл в PDF файл

PDF24 предоставляет несколько онлайн инструментов, которые могут быть использованы для создания PDF файлов. Поддерживаемые типы файлов добавляются по мере поступления и, возможно, формат файла DWG также уже поддерживается. Служба конвертации имеет различные интерфейсы. Два из них являются следующими:

Онлайн PDF Конвертер от PDF24 поддерживает множество файлов, которые могут быть преобразованы в PDF. Просто выберите файл DWG, из которого Вы хотели бы получить PDF версию, нажмите кнопку «конвертировать», и Вы получите PDF версию файла.

В этой статье мы рассмотрим, как преобразовать файлы DWG в PDF.

При создании проекта, на базе AutoCAD, всегда возникает необходимость передачи его заказчику или смежным организациям. Самый простой способ – это передача файла в формате AutoCAD с расширением dwg . Но данный способ имеет несколько существенных недостатков. Во-первых, нередко бывает, что у человека, которому нужно передать проект, AutoCAD просто не установлен. Во-вторых передавая чертежи в формате dwg , вы предоставляете другому человеку полный доступ к результатам своей работы. Ваши труды могут отредактировать и использовать в своих интересах.

К частью, разработчики AutoCAD позаботились о том, чтобы пользователи могли защитить свою информацию. Для этого в AutoCAD предусмотрена возможность преобразования файлов DWG в PDF.

Ну а файлы в формате pdf , может открыть любой пользователь при помощи бесплатной, общедоступной программы Acrobat Reader . И защитой информации все будет в порядке.

Процедура преобразования файла dwg в pdf совсем несложная. Давайте рассмотрим ее подробнее.

Преобразования файла AutoCAD в pdf осуществляется посредством печати в файл.

Откройте Ваш чертеж.

Щелкните мышкой по Кнопке приложения .

Переведите указатель мыши ниже на строку « Печать ». В появившемся списке выбираем « Печать ».

Или просто нажмите на клавиатуре Ctrl+P .

Откроется окно «Печать – Модель». Вариантов настройки печати множество. Мы рассмотрим один из возможных вариантов печати.

Главное, что нужно сделать обязательно – это в качестве принтера указать DWG To PDF. pc3 . Давайте рассмотрим некоторые дополнительные настройки для принтера DWG To PDF. pc3. Для этого после выбора принтера DWG To PDF. pc3 , нажимаем на кнопку « Свойства ».

В открывшемся окне щелкаем по строчке « Дополнительные свойства ». Затем по кнопке « Дополнительные свойства ».

Откроется окно «Свойства преобразования DWG в PDF».

Здесь в рамке «Шрифты» нужно выбрать переключатель « Включить все ». AutoCad подключить к файлу PDF все необходимые шрифты. Если этого не сделать, возможно, что какие нибуть надписи в файле PDF будут отображаться не корректно. При открытии PDF-файл выдаст сообщения о том, какого шрифта не хватает.

В рамке «Дополнительные настройки вывода»:

Если поставить галочку в поле « Включить информацию о слоях », то в созданном PDF-файле будет возможность управлять слоями.

Если эту галочку убрать, будет создан PDF-файл без такой возможности.

Если после создания PDF-файла, Вы хотите, чтобы он сразу открывался в программе Acrobat Reader, поставьте галочку в поле « По завершении открыть в программе просмотра файлов PDF ».

После того как свойства установлены, нажимаем ОК .

Затем нажимаем ОК в окне «Редактор параметров плоттера DWG To PDF. pc3».

В окне «Изменения в файле параметров плоттера». Для того, чтобы сохранить настройки для других файлов, выбираем переключатель « Сохранить изменения в следующем файле » и нажимаем ОК .

Все остальные настройки осуществляются, как при обычной печати на лист:

Указываем формат листа ;

Область печати; Что печатать: выбираем « Рамка »; щелкаем по кнопке « Рамка »; Указываем область печати;

(Выбор области печати может осуществляться и по-другому)

Чтобы предварительно посмотреть, как будет выглядеть напечатанный документ, нажимаем « Просмотр… »;

Если все устраивает, нажимаем « ОК ».

Откроется окно, в котором нужно указать месторасположение и имя файла. Нажимаем сохранить .

AutoCAD создаст файл с расширение pdf.

Если в настойках Вы поставили галочку в поле « По завершении открыть в программе просмотра файлов PDF », то после создания он откроется. Если нет, то для того чтобы его увидит, его нужно найти и запустить.

Надеюсь, что эта статья оказалось кому-то полезной и Вы без особых усилий будете конвертировать файлы DWG в PDF.

Я с удовольствием отвечу.

Если вы хотите получать новости с моего сайта. Оформляйте подписку.

Версии для ПК

Удобны, если вам регулярно нужно просматривать чертежи на компьютере. Имеют больше функций, чем другие конверторы, стабильны при открытии больших файлов.

Некоторые конверторы не работают с файлами определённых версий. Менять версии можно с помощью бесплатной программы DWG Converter от Zwsoft.

Для корректной работы и расширения функционала конверторы часто требуют виртуальный PDF принтер. Если у вас его нет, установите PDFCreator – пакет для работы с документами PDF.

Подробнее о виртуальных принтерах мы рассказали в разделе «Дополнительная информация».

DWG TrueView от Autodesk

Программа от создателей AutoCAD. Интерфейс – английский. Достаточно «тяжёлая» – занимает 1,4 ГБ после установки, но загружается быстро и работает без сбоев. Успешно открывает все чертежи, при конвертации может добавлять несколько в один документ.

Требования: Windows 7/8/10 Загрузить DWG TrueView

Инструкция:

1

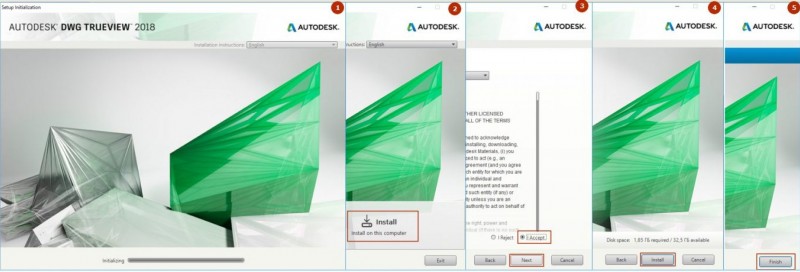

Установите TrueView

2

Откройте чертеж

3

Выберите «DWG Convert»

4

Выберите PDF-принтер

5

Настройте параметры, нажмите кнопку «OK»

7

Откройте папку для сохранения документа

8

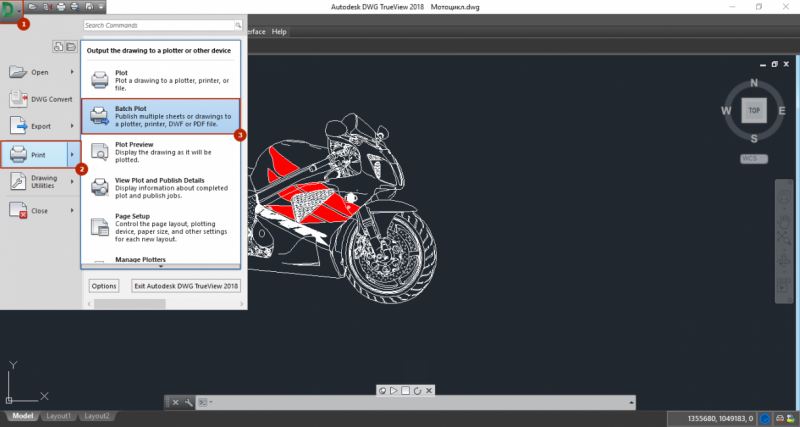

Чтобы сохранить несколько чертежей в одном документе – откройте их одновременно, выберите пункт меню «Batch Plot»

9

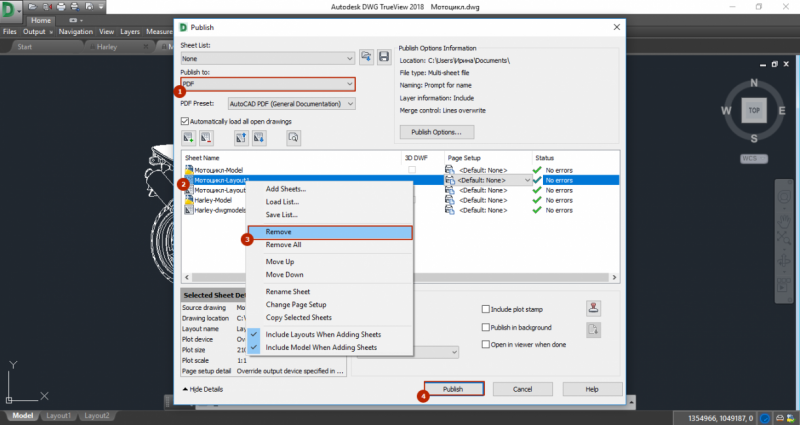

Под надписью «Publish to» выберите «PDF». Чтобы удалить лишние листы – кликните на них правой кнопкой мыши, выберите «Remove». Нажмите «Publish»

10

Откройте папку для сохранения

11

Откроется окно «Publish – Safe Sheet List», нажмите «Нет»

12

Результат

DWG Fast View от Gstarsoft

Интерфейс на английском языке, но работать с ним просто. Устанавливается быстро, работает стабильно. Открывает только файлы до 2018 года. Для корректной работы нужен PDFCreator.

Требования: Windows Vista/7/8/10 Загрузить DWGFastView

Инструкция:

1

Установите Fast View

2

Кликните «Open Drawing» или значок папки

3

Откройте печать через меню «File» (пункт «Plot») или кликнув по значку принтера

4

Найдите принтер PDFCreator, настройте изображение. Нажмите «Plot»

5

Введите имя файла, выберите папку для сохранения, кликните «Сохранить»

5

По умолчанию документ откроется через программу PDF Architect, но можно перейти к папке с документом, нажав «Открыть»

6

Результат

BR Viewer

Требования: Windows 2000/XP/Vista/7/8/10/Server Загрузить BR Viewer

Инструкция

1

Установите BR View

2

Программа предложит обновление. Чтобы установить его, кликните «Update» и следуйте инструкции. Обновлённый BR Viewer придётся запускать заново. Чтобы отменить, нажмите кнопку «Cancel» справа от «Update»

3

Кликните по иконке папки, выберите чертёж, нажмите кнопку с непроизносимым названием

4

Кликните на значок «BR»

5

Выберите «Export to PDF»

6

Измените настройки изображения, если нужно. Выберите путь сохранения, нажмите «Export»

7

Результат

КОМПАС-3D Viewer

Отличная программа от российского разработчика. Интерфейс интуитивно понятен, полностью на русском. Быстро устанавливается, работает со всеми версиями файлов и виртуальных принтеров. Бесплатна даже для коммерческого использования.

Программа устанавливается из архива, для открытия которого понадобится программа-архиватор.

Можно установить один из бесплатных архиваторов – WinRAR или 7zip

Требования: Windows 7/8/10  Загрузить 3D Viewer

Инструкция:

1

Установите КОМПАС-3D Viewer

2

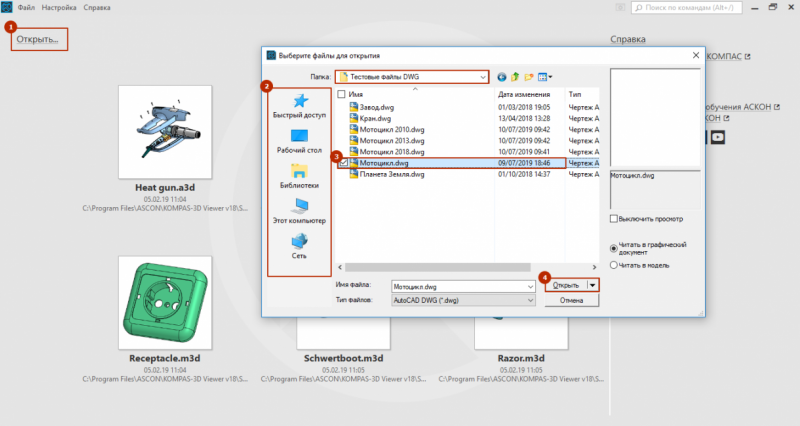

Откройте чертеж

3

Откройте «Печать» через меню «Файл»

4

Найдите нужный принтер, настройте его параметры, нажмите «Печать»

5

Задайте папку для сохранения

7

Результат

Как перевести документ из PDF в DWG с помощью программы

Просматривая страницы Интернета, вы увидите большое количество программ, позволяющих перевести документ из формата PDF в DWG. Выберите одну из них, скачайте и установите на компьютер. Помните, что большинство ПО платное. Но и функциональность его на порядок шире.

Выбирать можно из таких программ:

• PDF to DWG;
• PDF to DWG Converter;
• ABViewer Enterprise.

Скачав программу и установив на компьютер, вам понадобится ее запустить. Зависимо от выбранного ПО интерфейс будет отличаться. Общая последовательность действий выглядит так:

• выбрать формат, в который нужно перевести документ;
• указать папку, куда будет помещен новый документ. Поле может называться «Output Folder»;
• в настройках выбрать версию AutoCAD;
• открыть файл PDF. Если программа англоязычная, это будет кнопка «Add PDF File». Выбрать документ, указав путь к месту его расположения;
• запустить конвертацию.

Новый файл будет располагаться по указанному вами адресу.

Особенности форматов PDF в DWG

Как перевести PDF в DWG

PDF – это формат электронных документов, который был разработан компанией Adobe Systems. Главное назначение – это презентация полиграфической продукции в электронном виде. Ее можно просматривать практически на любом устройстве, используя разноплановые программы. Редактирование выполнятся только с помощью специального ПО. Из преимуществ формата PDF стоит выделить:

• высокий уровень безопасности документов, возможность настройки дополнительной защиты от редактирования;
• небольшой объем файлов, что очень удобно для хранения;
• универсальность, о которой мы упоминали выше.

DWG – формат, используемый с целью хранения двухмерных и трехмерных проектных данных. По умолчанию он используется такими программами как AutoCAD, nanoCAD, IntelliCAD.

1Метод сохранения

Понятное дело, что многие компьютерные словечки для обычного пользователя будут не совсем понятными, именно поэтому, мы постараемся все объяснить просто, подробно и понятно. Есть ряд рекомендаций, которым необходимо следовать для достижения поставленной цели, в данном случае это сохранение Автокад в формате pdf:

• Сначала пользователю нужно будет перейти в настройки параметров листов (в данном случае речь ведется о тех листах, которые вы собираетесь распечатывать, на которых расположены ваши чертежные элементы).
• Чаще всего чертежи создают в пространстве, которое называется «Модель»,  и скорее  всего, ваш случай не является исключением. Внизу своего чертежа вы можете увидеть иконку с надписью «Модель», которую и нужно будет выбрать.
• После этого, перед вами появится окно, в котором будет расположен целый перечень различных функций, из них нужно будет выбрать «диспетчер параметров листов».

Перед вами появится новое окно диалогового типа, здесь нам необходимо будет создавать новый набор параметров. Чтобы осуществить задуманное, пользователю нужно нажать на кнопку «создать», которая располагается справа от основного поля этого окна.
Следующий шаг – пользователь обязан указать выбранное им имя того самого только что созданного набора параметров листов, после чего подтвердить все свои внесенные изменения, нажав на кнопку в правом нижнем углу «ок». Каждое свое действие в обязательном порядке нужно сохранять или подтверждать, чтобы в последствие все видоизменения были сохранены.
Теперь пользователю необходимо  будет выбрать соответствующий драйвер (чаще всего подходящим вариантом становится DWG To PDF.pc3).
Нужно будет также выбрать подходящий вам масштаб, а также формат – это обязательное условие. Здесь же не стоит забывать и об ориентации – еще один важный параметр, который вам придется выбрать самостоятельно.
Много вашего внимания придется уделить такому параметру как «область печати». Здесь есть несколько вариантов, так что вам будет из чего выбрать – экран, границы, лимит. Вы должны будете выбрать способ, который по всем характеристикам подходит именно вам.
Есть еще важный момент, а именно – стиль печати. Необходимо понимать, что если вы остановите свой выбор на monochrome.ctb, то в конечном итоге вы сможете вывести свой чертеж исключительно в монохромном виде (для тех, кто не в курсе – он будет черно-белым)

Конечный результат будет зависеть ж от качества печати, так что данный параметр не стоит упускать из вида.
Каждому параметру, который вы увидите в открытом окне, нужно будет в обязательном порядке уделить внимание, чтобы ничего не пропустить. Чтобы все сделать, как положено, просто «двигайтесь» по пунктам с верхней части окна к нижней, уделяя внимание каждому пункту, имеющемуся в этом окошке.
Чтобы оценить результат вашей работы, сначала нужно будет нажать на «просмотр», функцию, которая находится в нижнем углу слева, и если вам что-то не понравится, вы сможете это подкорректировать.
Если же результат вам подходит и никаких претензий нет, тогда можете сохранять все изменения. Введенные ранее пользователем, нажав на кнопку «ок».
Осталось только выбрать функцию «установить», для того чтобы получить желаемое.

Введенные ранее пользователем, нажав на кнопку «ок».
Осталось только выбрать функцию «установить», для того чтобы получить желаемое.

Здесь важно помнить, что в том случае, если вся работа ведется в формате «лист», тогда настраивать параметры пользователь может аналогичным путем и без каких-либо трудностей.  Только есть тут один нюанс – нужно будет нажимать ПКМ на «листе» в тот момент, когда проявляется его активность

Дополнительная информация

Сводная таблица

Причины, по которым не прошёл проверку:
Название	проблемы и ограничения установки/открытия/ конвертации	нет триал- версии /требует авторизацию	ватер- марки	сложный интерфейс
DWGToPDF Converter MX
DWGSee
AutoDWG DWGtoPDF Converter
TotalCADConverter
ABViewer 14 от CADSoftTools
doPDF 10.2.114
IGC Free DWGViever Brava
Any DWGtoPDF Converter
AutoCAD DWG
AutodeskViewer
GNACAD 20.48МБ
SchemataCAD Viewer
CADReader
PDFConverter
Corel CAD Mobile
sharecad.org
convertfiles.com
pdfconvertonline.com
cadsofttools.ru
coolutils.com
viewer.autodesk.com

Тут мы приводим список всех сервисов, которые протестировали. Если среди отобранных нами конвертеров вы не найдёте удобный – будете знать, какие исключить из дальнейшего поиска.

Виртуальный принтер

Это специальная программа, которая работает аналогично принтеру, но не печатает документы, а сохраняет их в другом формате.

Чтобы проверить, установлен ли такой принтер на компьютере, запустите печать любого файла, откройте список принтеров и поищите тот, что содержит «PDF» в названии, например: Microsoft Print to PDF, PDFCreator или AdobePDF.

Если не нашли – загрузите программу, которая его установит

Например, бесплатный пакет PDFCreator, содержащий инструменты для работы с pdf-файлами.

При установке будьте внимательны:

1

Выберите русский язык, чтобы удобнее было работать

2

И откажитесь от установки Avast, если он вам не нужен

AutoCAD. Автоматическое создание pdf при сохранении и закрытии файлов

Продолжаем избавляться от рутинной работы и заставляем компьютер работать вместо себя. В прошлой статье я показал, как автоматизировал оформление листов для печати и напечатал файлы в pdf. Это не занимает много времени и сил, если ваши файлы уже оформлены для печати, вы умеете пользоваться командой _Publish (Публикация) или используете подшивки AutoCAD.

Но, даже если вы это знаете и используете, вам нужно прикладывать дополнительные усилия, чтобы получить pdf. Всего лишь несколько щелчков мышкой, но и это дополнительное время. Я покажу как сэкономить и его. Далее рассмотрим как из AutoCAD сохранить в pdf автоматически, выполнив некоторые настройки. Сразу предупреждаю, что я использую англоязычную версию AutoCAD, поэтому все команды и меню будут на английском. Англоязычные команды можно использовать в русской (и любой другой локализованной версии), если в начале команды добавить символ подчеркивания _. А пункты меню, хоть и имеют другие названия, находятся на тех же местах, имеют те же значки, поэтому без труда могут быть найдены далекими от английского языка пользователями.

Итак, первое, что надо сделать — это вызвать окно настроек AutoCAD любым из четырех способов. Например, вызываем, набрав в командной строке _options. В появившемся окне нас интересует вкладка «Plot and Publish» (Печать и Публикация). В левом нижнем углу окна мы увидим флажок «Automatic Publish» («Автоматическая Публикация») и кнопку настроек.

По-умолчанию флажок отключен. Включаем его и нажимаем на кнопку настроек. Появляется окно настроек печати (публикации):

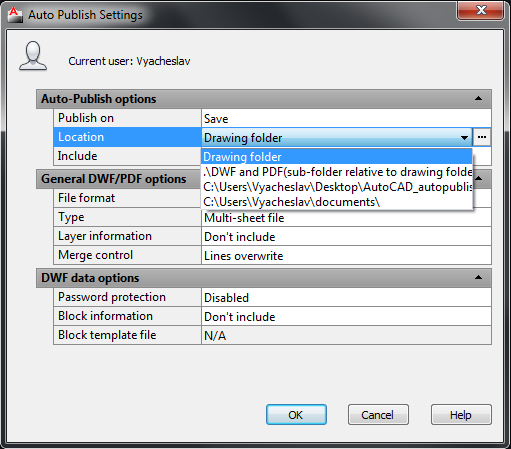

Настойки автопубликации разделены на три группы: 1. Общие настройки; 2. Настройки получаемых dwf/pdf-файлов; 3. Настройки dwf-файлов.

В разделе общих настроек публикации можно выбрать условия запуска автопубликации.

Автопубликация возможна при сохранении или при закрытии файла. При выборе 1 или 2 пункта AutoCAD автоматически создаст файл pdf. При выборе 3 или 4 пункта AutoCAD запросит подтверждение:

Есть особенность срабатывания автопубликации при выборе варианта «При закрытии файла». Если вы открыли файл, посмотрели, но не сохраняли, автопубликация не сработает. Файл должен быть обязательно сохранён во время сеанса работы с ним.

Далее можно выбрать, куда AutoCAD будет сохранять pdf/dwf-файлы. Здесь также три варианта:

• В одну папку с чертежом;
• В папке с чертежом создаст подпапку PDF или DWF и сохранит файл туда;
• В любую папку, выбранную пользователем заранее (при этом AutoCAD хранит и выводит список ранее использовавшихся путей).

Далее выбираем что будем включать в печать — пространство Модели, пространство Листа или оба.

В разделе настроек dwf/pdf-файлов можно выбрать формат файла; как будут создаваться эти dwg/pdf-файлы, если dwg состоит из нескольких листов; включать или нет информацию о слоях.

Если выбрать многолистовой файл, то AutoCAD создаст один dwf/pdf-файл из одного dwg. Имя этого файла будет совпадать с именем dwg-файла.

Если же выбрать однолистовой файл, то AutoCAD создать несколько dwf/pdf-файлов, по одному на каждый оформленный в dwg лист. Имена этим файлам будут присвоены по следующему принципу: ИмяИсходногоФайлаDWG-ИмяЛиста.

Преобразование PDF в DWG

Как импортировать векторные объекты, текст и растровые изображения из любого документа PDF? Можно ли экспортируйте чертежи .dwg в формат PDF? С BricsCAD это достаточно легко сделать.

Подложки

Один из вариантов использования PDF-документов совместно с чертежами – наложение их в качестве подложек с помощью команды PDFATTACH. Появится диалоговое окно с различными стандартными опциями. Одной из самых полезных опций является поле номера страницы. Это значительно упрощает прикрепление нужной страницы из многостраничного документа и избавляет от ошибок при экспорте страниц с использованием любой другой программы.

Примечание: если после вставки качество изображения будет вызывать сомнения, используйте команду RE (REGEN) для регенерации текущего окна просмотра.

Использование PDF в качестве подложки очень полезно, так как он более интерактивен, чем растровое изображение. Точки привязки остаются активными, что позволяет использовать их для быстрого создания чертежа. Используйте команду PDFADJUST для редактирования подложки PDF. Если изображение слишком яркое, вы можете изменить контраст, уменьшить или преобразовать его в монохромное.

Если вам нужна только часть вашего PDF, команда PDFCLIP обрежет PDF до нужного размера.

Импорт PDF

Вы также можете импортировать ваш PDF напрямую. При этом векторные линии и текст будут интерпретированы как dwg-объекты, будут доступны для редактирования и станут частью чертежа. Сплошные заливки могут быть автоматически преобразованы в штриховки.

Настроить параметры импорта PDF можно в разделе Параметры программы – Файлы – Импорт –Импорт PDF. Если PDF-файл импортирован не так, как вы ожидали, возможно, стоит проверить ваши настройки.

Объекты при импорте могут быть импортированы вместе с исходными слоями PDF, либо разнесены по специальным слоям в соответствии с типом объекта, либо же импортированы на текущий слой.

Экспорт в PDF

Если вы создаете чертежи в формате .dwg, вы можете сохранить свой документ в формате PDF, чтобы поделиться им с другими людьми, у которых пока нет BricsCAD.

Пример качества экспорта документа PDF, созданного в BricsCAD

Откройте меню Файл – Экспорт PDF. BricsCAD автоматически экспортирует текущий вид в формате PDF, включая текущий визуальный стиль. Если вы выбрали 2D каркас, линии останутся полностью редактируемым вектором в программном обеспечении, таком как Adobe Illustrator.

У вас также есть возможность конвертировать листы чертежа в PDF с помощью той же команды.

Готовы попробовать BricsCAD? Легко попробовать, легко купить, легко владеть! Это BricsCAD. Загрузите наши продукты на сайте и поработайте с ними бесплатно в течение 30 дней. Свобода выбора плюс бессрочные (постоянные) лицензии на продукты, которые работают со всеми языками и по всему миру. Вам понравится то, что мы создали для вас! Знакомьтесь – семейство продуктов BricsCAD V19!

ActCAD 2020 Professional CAD Software:

ActCAD(inbuilt PDF to DWG)  is a popular and pretty nice 2D CAD drafting and 3D modeling CAD software used by architects, engineers, interior exterior designers,  professionals and in many Industries.

It is based on the latest IntelliCAD  Technology Consortium (ITC), Wintopo, ODA Teigha Libraries, ACIS 3D Kernel, etc. ActCAD uses the recently released version of IntelliCAD 8.4b  to offer the best performance to its customers.

ActCAD software contains many important tools like  CAD converters like PDF to DWG, raster to vector and many more block libraries and which have blocks belonging to different domains in Mechanical, electrical, civil, architects, etc.

According to the customer’s satisfaction, It is one of the leading CAD software. Full Functionality perpetual licensing and that too at an affordable price is the efficacious feature of ActCAD. It is driving the world towards it and has emerged as a powerful firm.

Conversion of PDF to DWG in ActCAD is very easy. You can select any PDF file to convert it from PDF to DWG or vice-versa.

We know to edit a PDF file is not an easy task and when it comes to design. You can’t keep more effort with the confidentiality of that design.

So, basically what we need is a CAD software where this function should be inbuilt in itself. So, the user will not have to look after any other outside resources for converting PDF to DWG or other conversions.

dwg or dxf, raster pdf, scanned pdf, free online, lines polylines splines.

Конвертирование PDF в DWG онлайн

Такой процесс не пользуется широкой популярностью и не представлен на универсальных конвертерах, которые превалируют в сети над узкоспециализированными, при этом преобразование DWG в PDF не является редкостью. Однако если заглянуть в некоторые уголки интернета, можно вывести на свет тройку вполне справляющихся сайтов, способных перенести все или, по крайней мере, самые важные детали чертежа из PDF в DWG. Такие онлайн-сервисы будут рассмотрены в рамках данной статьи.

Способ 1: Zamzar

Многофункциональный сервис, который поддерживает конвертацию множества форматов. На Zamzar можно пройти регистрацию, чтобы пользоваться большим разнообразием функций, таких как хранилище изменённых файлов. Кроме того, ресурс частично платный и имеет некоторые ограничения.

Способ 2: PDFConverter

Сервис, специализирующийся на формате PDF, что можно понять из названия. Он может превратить всё в PDF, и сам документ PDF потом обратить во все иные форматы. Отличается простотой использования.

1. Чтобы начать конвертировать файлы, переместите их в область загрузки с помощью мышки или кликните на неё и выберите документ в окне Проводника. Кроме того вы можете загрузить файл из Google Drive или Dropbox.

Начнётся загрузка, которую вы можете отследить и отменить в случае надобности.

Подождите несколько минут, пока сервис обработает файл.

Когда процедура закончится, вы сможете загрузить результат, нажав на кнопку «Download File».

PDFConverter довольно хорош как для работы с PDF в целом, так и для преобразования его в DWG в частности. Бесплатность, удобный и минималистичный интерфейс, а также функция загрузки файла из облачных хранилищ делают его довольно привлекательным. Небольшое раздражение вызывает просьба распространить информацию о сервисе в Facebook и Twitter каждую конвертацию, хотя это можно считать малой платой за пользование таким удобным инструментом.

Способ 3: Convert PDF to AutoCAD

Компания Investintech занимается разработкой программного обеспечения для работы с PDF. Её флагманский продукт представят собой программу для просмотра, редактирования и конвертирования PDF. В качестве некой демоверсии Investintech предлагает опробовать смену расширения с PDF на DWG онлайн.

1. Загрузите PDF, кликнув на специальную область, или перетащите его с помощью мыши.

Подождите, пока файл конвертируется. В это время область загрузки будет мягко мигать, становясь то ярче, то тусклее.

Скачайте результат, нажав на «Download File».

Сервис от Investintech представлен минимальной функциональностью, но если нужно быстро конвертировать PDF в DWG, то это, скорее, плюс. В нём отсутствует лимит на количество преобразований или активная реклама десктопного приложения.

Несмотря на целый ряд онлайн-конвертеров, универсальных и узконаправленных, найти хорошие сервисы для смены расширения с PDF на DWG довольно сложно. Некоторые не работают корректно, иные платные и из всего чертежа могут бесплатно преобразовать лишь пару первых страниц, а некоторые и вовсе предлагают получасовое ожидание за работу над одним файлом. Однако сервисы, представленные выше, могут удовлетворить пользователя, которому срочно нужно полностью получить чертёж в другом формате и без лишнего ожидания. При наличии средств можно приобрести профессиональные инструменты для регулярной удобной онлайн-конвертации в DWG из PDF и для серьёзной работы с последним в том числе.

Фотоконвертер

Но если у вас отрублен интернет, то воспользоваться онлайн сервисами уже не представляется возможным. Поэтому напоследок я покажу одну классную программу, которая ставится на компьютер. Приложение называется «Фотоконвертер» и скачать его вы можете отсюда.

Пользоваться программой очень просто, и буквально за несколько шагов вы сможете перевести pdf в dwg без каких-либо проблем.

1. После того, как вы зайдете в приложение нажмите на кнопку «+файлы» и кликните на пункт «Выберите файлы». После этого, соответственно, выберите документы с вашего компьютера (можно несколько или даже папку).
2. Теперь, спуститесь ниже и нажмите на значок плюса. А затем, из выпадающего меню выберите формат DWG.
3. Ну и последним штрихом останется нажать на кнопку «Старт».

В принципе все. Осталось только подождать окончания процесса конвертации. Об этом нам сообщит вновь открывшееся окошко.

В целом, программа хорошая, но ее минус состоит в том, что бесплатный период доступен лишь на 2 недели. Стандартная версия с полным пакетом услуг обойдется вам в 999 рублей единожды.

Пользователи, которые скачивали Конвертер PDF в DWG — PDF to DWG (PDF to DWG Converter), также скачивали:

Мы рады посоветовать вам программы которые понравились другим пользователям Конвертер PDF в DWG — PDF to DWG (PDF to DWG Converter). Вот список программ, аналогичных Конвертер PDF в DWG — PDF to DWG (PDF to DWG Converter):

Mediashout
4

Исследуйте и создавайте презентации, основанные на Библии, без особого труда.

скачать
Программы для презентаций

Рейтинг пользователей

Allworld Internet Radio
1.0

Слушайте радио со всего мира.

скачать
Программы для презентаций

Рейтинг пользователей

ProfCast for Windows
1.0.0

Записывайте презентации, лекции и особые события с помощью этого инструмента

скачать
Программы для презентаций

Рейтинг пользователей

doPublicity Digital Signage Software
4.8

Донесите информацию до множества экранов, контролируя все на одном месте.

скачать
Программы для презентаций

Рейтинг пользователей

Способ 2

Для конвертации до формата PDF в AutoCAD можно воспользоваться средствами дистрибутива «Универсальный Конвертер Документов», к слову, распространяется он бесплатно. Все действия аналогичны тем, что были описаны в «способе 1», за исключением того, что в списке «Принтер/Плоттер» потребуется указать «Universal Document Converter».

Можно применить и другой способ определения области печати и вместо рамки указать «Границы», а также установить «Выровнять чертёж по . Используя всё тот же дистрибутив, можно конвертировать чертёж и защитить его паролем.

Для этого потребуется следующее:

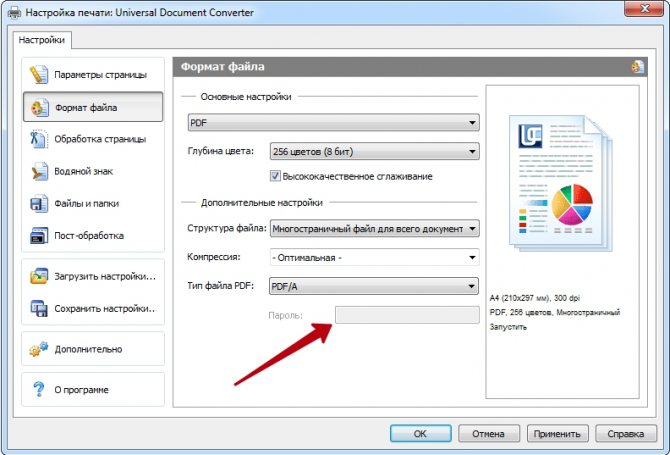

1. Откройте «Свойства» и на вкладке «Устройство и документы» выберите «Дополнительные свойства»
2. Откроется окно редактора, в котором выберите раздел «Формат»
3. В строке «Стандарт» укажите «Защита паролем» и, соответственно, установите нужный для вас пароль. И в дальнейшем пользователям, которые открывают данный документ, потребуется вводить пароль, также с помощью этого раздела можно установить и водяной знак.

PDF to DWG Converter:

PDF is the best and perfect format for sharing your designs. It is safe in the knowledge that any collaborators will be seen exactly, no matter what their operating system, hardware or software is.

However, it hits a major stumbling block when it comes to editing. PDFs are mainly very difficult to edit. That means they need to be converted to another format in order to edit.

Another issue is that PDF files can store both raster and vector elements. The raster elements in a PDF are, by nature, not easily editable.

In addition, their quality depends on the resolution at which they are displayed. When you alter the scale or zoom in, the image will lose definition and appear blurry which is not clearly visible.

Meanwhile, though PDFs can display some vector elements, the range of available entities is very limited. Most of the vector image editing software is incapable of editing PDF files.

In this case, if some CAD software has inbuilt functionality to convert any PDF to DWG. ActCAD is able to convert both the raster and vector elements in a PDF to DWG format. It ensures that you are able to edit the entire file.

By converting the PDF to DWG, you can also scale the image, and edit and reuse individual elements.

Ярлыки

автоматизация в СПДС

Адекватные величины уклонов

атрибуты блоков AutoCAD

беспрогонная кровля

библиотека СПДС

блоки AutoCAD

БМЗ

быстромонтируемые здания

вентилируемый фасад

вентилируемый фасад с кассетой

вентфасад

вентфасад фото

водоотвод

водосток

водосточная система

волнистый профнастил

ВСК

ДБН

детали СПДС

дизайн

динамический блок AutoCAD

дистанционные прогоны под углом

извлечение данных в AutoCAD

инструменты AutoCAD

карнизный узел кровли

кассетоны

кассеты фасадные

КМД на прогоны

конструктивное решение кровли

конструктивы по фасадам

Копирование свойств AutoCAD

крепление кровельных прогонов

крепление профнастила

кровельное ограждение

кровельный пирог

кровля

Кровля мансардного этажа

кровля мансарды

ЛСТК

маркер СПДС

металлочерепица

металлочерепица узлы

металлочерепица dwg

монтаж окна в наборной сэндвич-панели

монтаж пароизоляции

мягкая кровля

наборная кровля

наборная сэндвич-панель

настройка СПДС

настройка AutoCAD

несущая кассета

несущий профнастил

несущий профнастил фото

обозначение теплоизоляции на чертежах

обшивка ВСК профнастилом

обшивка кассет PS-панелями фото

объекты СПДС

отделка фасада

отделка фасада профнастилом

ошибки монтажа

параметрические объекты СПДС

пароизоляционная пленка

пароизоляция на кровли

планки на фасад

подсчет планок

подсчет площади

портфолио

примыкание к дымоходу

профнастил

Профнастил в автокаде

профнастил чертеж

размеры в AutoCAD

разработка КМД на тонкостенные прогоны

разрезание сэндвич панели

раскладка кровельных материалов

раскладка металлочерепицы в AutoCAD

раскладка профнастила

раскрой кровли в AutoCAD

расчет кровли

расчет металлочерепицы

С-профиль

саморезы dwg

скачать узлы по металлочерепице

СПДС таблицы

СПДС GraphiCS

стеновая кассета

Стеновое ограждение

сэндвич панель

теплоизоляция

теплотехнический расчет

Типовая технологическая карта

тонкостенные профили

узел выравнивания колонны

узел кровельного пирога

узел металлочерепица

узел примыкания к стене

узел примыкания металлочерепицы

узел устройства воронки

узел устройства ендовы

узел устройства окна

узлы в автокаде

узлы по кровле

узлы по кровле dwg

узлы по фасадам в AutoCAD

узлы сэндвич-панелей

узлы dwg

уроки СПДС

уроки AutoCAD

уроки SketchUp

утепление кровли

фальцевая кровля

фальцевые панели

фасад с утеплением

фасадные панели

фасадные панели фото

функции AutoCAD

хитрости AutoCAD

холоднокатаные оцинкованные профили

чертеж кассеты

чертежи в dwg

чертежи PS-панелей

шаблон отчета СПДС

шаблон СПДС

AutoCAD и СПДС

Download

KeyShot

PS-панели

SketchUp

Z-профиль
